تفاصيل المنتج:
|
| الحجم الأقصى للورقة: | 1500 * 1500 مم | الحد الأدنى لحجم الورق: | 360 * 380 مم |
|---|---|---|---|
| أعلى ورقة GSM: | 120-800 جرام | سمك الجزء السفلي من الورق: | 0.5-10mm مموج فوق 300gsm كرتون |
| سرعة العمل القصوى: | 150 م / دقيقة | دقة العصا: | ± 1 مم |
| تسليط الضوء: | آلة تغليف الفلوت الأوتوماتيكية عالية السرعة,آلة تغليف الفلوت الأوتوماتيكية CE,آلة الكرتون المموج 150m / Min |
||

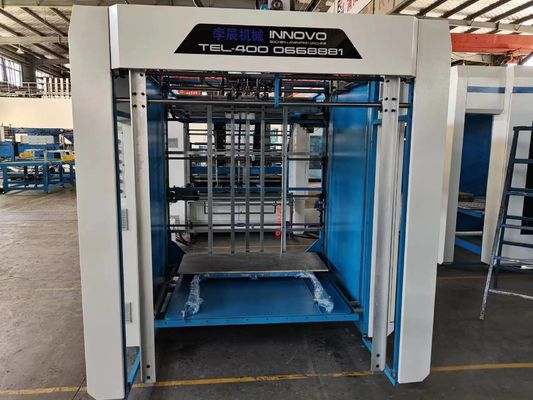

آلة تغليف الفلوت عالية السرعة لصق المجلس المموج
وصف المنتج:
مقدمة:
آلة التصفيح المؤازرة هي أحدث عضو في عائلة التصفيح.تجمع هذه الآلة بين نظام التحكم في الحركة وجهاز التصحيح المؤازر ، وهناك مجموعات متعددة من المستشعرات الكهروضوئية تحفز موضع الألواح السفلية ، وفي الوقت نفسه تقوم المحركات المؤازرة على جانبي الورقة العلوية بعمل تعويض مستقل ، وبالتالي فإن الجزء العلوي يمكن وضع الورقة والورقة السفلية بدقة.آلة الترقق المؤازرة سهلة التشغيل ، نحتاج فقط إلى كتابة حجم الورق وستقوم الآلة بضبط وحدة التغذية وتغذية الورق السفلية ووحدة الضغط تلقائيًا ، مما أدرك العملية الذكية.
ملاحظات: يمكن أن تكون الورقة العلوية هي الورقة الملونة المطبوعة والورق المصور والأشعة فوق البنفسجية والورق من آلة طباعة الأوفست.
مبادئ:
يتم إرسال الورقة العلوية بواسطة وحدة تغذية الورق العلوية وإرسالها إلى كاشف بدء آلية تحديد الموضع للكشف عنها.ثم يتم إرسال الورقة السفلية ؛بعد أن يتم طلاء الورقة السفلية بالغراء على عجلة الغراء ، يتم نقل الورقة العلوية والورقة السفلية على التوالي إلى كاشفات الورق المتزامنة على كلا الجانبين ، بعد الكشف ، تحسب وحدة التحكم قيمة الخطأ للورق والورقة السفلية ، وجهاز تعويض المؤازرة على جانبي الورقة يعوض الورق إلى موضع محدد مسبقًا للربط ، ثم يضغط على النقل.تقوم الآلة بالضغط على الورق ونقله إلى آلة التسليم لتجميع المنتج النهائي.
حدود:
| نموذج | ZGFM 1500 | ZGFM 1700 |
| اقصى حجم | 1500 * 1500 مم | 1700 * 1700 مم |
| الحجم الأدنى | 360 * 380 مم | 360 * 400 مم |
| أعلى ورق | 120-800 جرام | 120-800 جرام |
| الورق السفلي | ≤10mm ABCDEF لوح مموج ≥300gsm كرتون | ≤10mm ABCDEF لوح مموج ≥300gsm كرتون |
| السرعة القصوى | 150 م / دقيقة | 150 م / دقيقة |
| قوة | 25 كيلو واط | 27 كيلو واط |
| دقة العصا | ± 1 مم | ± 1 مم |
مقدمة عن الفرع:
1. تغذية ورقة أسفل
استخدم نظام التحكم في محرك سيرفو المستورد ، مع حزام شفط NITTA الياباني ومنفاخ هواء كبير لضمان تغذية سلسة من 2ply ، 3ply ، 4ply ، 5ply والكرتون.
2. أعلى آلية تغذية ورقة
يمكن تعديل كل من فوهة رفع الورق وتغذيته للمغذي الأوتوماتيكي المخصص عالي السرعة بحرية لتتكيف مع كل من الورق الرفيع والسميك.جنبًا إلى جنب مع مضخة Becker ، تأكد من تشغيل ورق التغذية العلوي بسرعة وسلاسة.
3. النظام الكهربائي
تم تصميم واعتماد وحدة التحكم بالحركة الأمريكية Parker جنبًا إلى جنب مع نظام Yaskawa Servo والعاكس ، Siemens PLC لضمان تشغيل الماكينة بحد أقصى.السرعة والدقة كأداء متميز واستقرار في التشغيل.
4. نظام تحديد المواقع وبكرة الغراء
تضمن الخلية الضوئية جنبًا إلى جنب مع وحدة Parker Dynamic ونظام Yaskawa Servo دقة توجيه الورق العلوي والسفلي.أسطوانة غراء من الفولاذ المقاوم للصدأ مع طحن أنيلوكس ناعم لضمان طلاء غراء متساوٍ حتى على الأقل.كمية الغراء.
5. نظام النقل
الحزام المتزامن للبوابات مع محمل SKF حيث تم اعتماد ناقل الحركة الرئيسي لضمان الاستقرار.يمكن تعديل كل من بكرات الضغط وأسطوانة الترطيب وقيمة الغراء بسهولة عن طريق التعامل مع جهاز التشفير الميكانيكي.
