تفاصيل المنتج:
|
| أقصى حجم للورق: | 1500 * 1500 مم | الحد الأدنى لحجم الورق: | 360 * 380 مم |
|---|---|---|---|
| سماكة الورقة العلوية: | 150-800 جرام | بعد البيع: | الدعم عبر الإنترنت |
| تسليط الضوء: | آلة تغليف الفلوت عالية السرعة 20KW,آلة تغليف الفلوت 1500 * 1500 مم,آلة تصفيح الفلوت CE للورق |
||

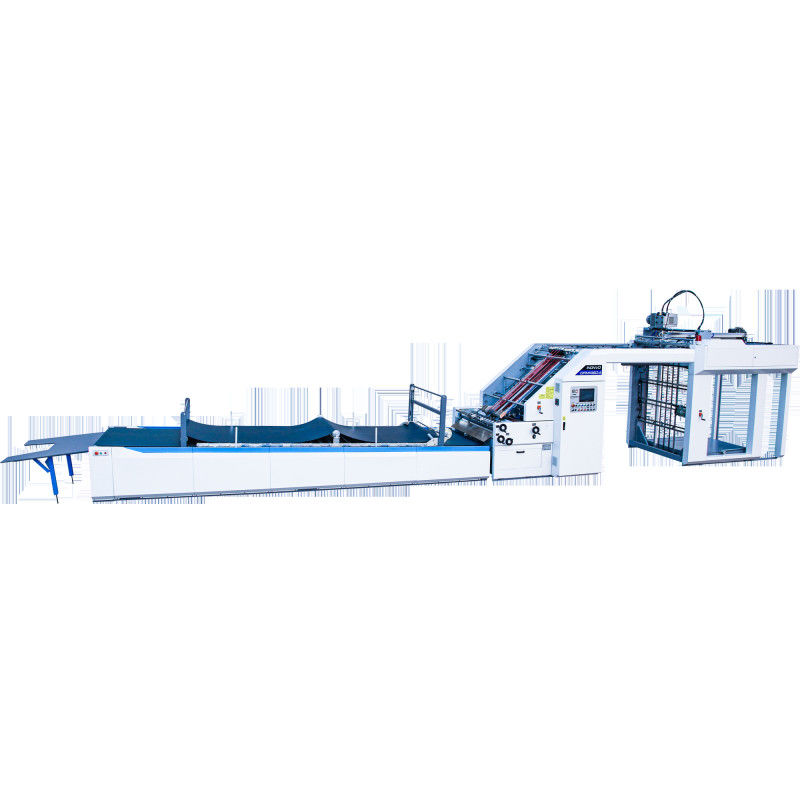

يتم إرسال الورقة العلوية بواسطة وحدة تغذية الورق العلوية وإرسالها إلى كاشف بدء آلية تحديد الموضع للكشف عنها.ثم يتم إرسال الورقة السفلية ؛بعد أن يتم طلاء الورقة السفلية بالغراء على عجلة الغراء ، يتم نقل الورقة العلوية والورقة السفلية على التوالي إلى كاشفات الورق المتزامنة على كلا الجانبين ، بعد الكشف ، تحسب وحدة التحكم قيمة الخطأ للورق والورقة السفلية ، وجهاز تعويض المؤازرة على جانبي الورقة يعوض الورق إلى موضع محدد مسبقًا للربط ، ثم يضغط على النقل.تقوم الآلة بالضغط على الورق ونقله إلى آلة التسليم لتجميع المنتج النهائي.
وظيفة:
يمكن تصفيح الورق بورق مقوى لزيادة قوة وسمك المادة أو المؤثرات الخاصة.بعد قطع القوالب ، يمكن استخدامه لصناديق التغليف واللوحات الإعلانية وأغراض أخرى.
حدود
| نموذج | GFM1500-أ | GFM1700-أ | GFM1900-A | GFM2200-أ |
| اقصى حجم | 1500 * 1500 مم | 1700 * 700 مم | 1900 * 1900 مم | 2200 * 2100 مم |
| الحجم الأدنى | 380 * 380 مم | 360 * 400 مم | 500 * 500 مم | 500 * 500 مم |
| أعلى ورقة | 150-800 جم | 150-800 جم | 150-800 جم | 150-800 جم |
| الورق السفلي | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm |
| 160 متر / دقيقة | 160 متر / دقيقة | 160 متر / دقيقة | 160 متر / دقيقة | |
| السرعة القصوى | 12000 قطعة / ساعة | 12000 قطعة / ساعة | 12000 قطعة / ساعة | 12000 قطعة / ساعة |
| قوة | 20 كيلو واط | 20 كيلو واط | 22 كيلو واط | 22 كيلو واط |
| دقة | ± 1 مم | ± 1 مم | ± 1 مم | ± 1 مم |
المواد القابلة للتطبيق:
ورق علوي - ورق 120 ~ 800 جم / م
الورق السفلي - ≤10mm لوح مموج ABCDEF ≥300gsm
الغراء - غراء نشا الذرة ، الغراء الأبيض وما إلى ذلك ، قيمة PH بين 6 ~ 8
السمات الهيكلية:
اعتماد نظام التحكم في النقل الرائد في العالم ، ما عليك سوى إدخال الضبط التلقائي لنظام حجم الورق.
تركيب محوسب عالي السرعة ، حتى 150 متر / دقيقة.
مغذي عالي السرعة ، بأربع مجموعات من الفوهات الأمامية وأربع مجموعات من فوهات الشفط.
تعتمد كتلة التغذية على الورق المقوى منخفض التكديس ، والذي يمكن أن يلائم الورق على المنصة النقالة ، ويمكنه تثبيت آلة التكديس المسبقة بمساعدة المسار
استخدم مجموعات متعددة من الأعين الكهربائية لمعرفة الموضع المتقدم للخط السفلي ، واجعل محرك المؤازرة على جانبي ورقة الوجه يدور بشكل مستقل لتعويض محاذاة الورق العلوية والسفلية ، والتي تكون دقيقة وسلسة.
يمكن لنظام التحكم الإلكتروني كامل الوظائف ، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC ، اكتشاف ظروف التشغيل وسجلات العمل تلقائيًا.
يمكن لنظام تجديد الغراء الأوتوماتيكي أن يعوض تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
سمات
1. تغذية ورقة القاع
استخدم نظام التحكم في محرك سيرفو المستورد ، مع حزام شفط NITTA الياباني ومنفاخ هواء كبير لضمان تغذية سلسة من 2ply ، 3ply ، 4ply ، 5ply والكرتون.

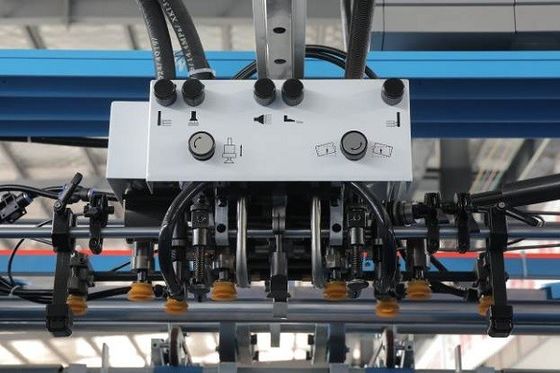

2. أعلى آلية تغذية الورقة
يمكن تعديل كل من فوهة رفع الورق وتغذيته للمغذي الأوتوماتيكي المخصص عالي السرعة بحرية لتتكيف مع كل من الورق الرفيع والسميك.جنبًا إلى جنب مع مضخة Becker ، تأكد من تشغيل ورق التغذية العلوي بسرعة وسلاسة.

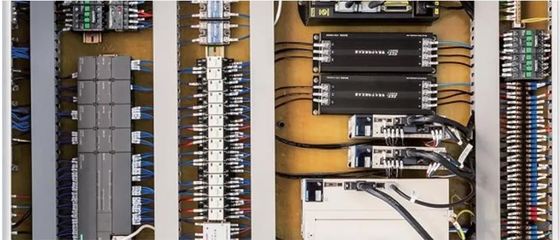

3. النظام الكهربائي
تم تصميم واعتماد وحدة التحكم بالحركة الأمريكية Parker جنبًا إلى جنب مع نظام Yaskawa Servo والعاكس ، Siemens PLC لضمان تشغيل الماكينة بحد أقصى.السرعة والدقة كأداء متميز واستقرار في التشغيل.
4-جزء ما قبل التكديس
يمكن ضبط نظام ما قبل الكومة بوظيفة محددة مسبقًا كحجم ورق من خلال شاشة تعمل باللمس وتوجيهه تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. نظام الإرسال
الحزام المتزامن للبوابات مع محمل SKF حيث تم اعتماد ناقل الحركة الرئيسي لضمان الاستقرار.يمكن تعديل كل من بكرات الضغط وأسطوانة الترطيب وقيمة الغراء بسهولة عن طريق التعامل مع جهاز التشفير الميكانيكي.
6. نظام تحديد المواقع وبكرة الغراء
تضمن الخلية الضوئية جنبًا إلى جنب مع وحدة Parker Dynamic ونظام Yaskawa Servo دقة توجيه الورق العلوي والسفلي.أسطوانة غراء من الفولاذ المقاوم للصدأ مع طحن أنيلوكس ناعم لضمان طلاء غراء متساوٍ حتى على الأقل.كمية الغراء.
7.بكرة الغراء:
أسطوانة الفولاذ المقاوم للصدأ ، لا تصدأ أبدًا ، بعد الطحن الضيق ، تضمن الحد الأدنى من كمية الغراء المطلية بالتساوي.يتم تنظيف الأسطوانة السفلية بواسطة بكرة الماء.
8.LEDING EDGE FEEDING SYSTEM (OPTION).
هذا النظام هو الخيار الأكثر ملاءمة للصفائح ذات الحجم الكبير والقاع السميك.
خيارات:
1. نظام تغذية الحافة
تضمن حافة الرصاص أن الألواح المموجة السميكة مثل 5 أو 7 طبقات تعمل بسلاسة حتى في ظل ظروف المعالجة الشديدة.
2. مغذي سيرفو خالي من العمق
يتم استخدام وحدة التغذية المؤازرة بدون عمود للورق الطويل الإضافي بحركة مرنة.
