تفاصيل المنتج:
|
| الحد الأقصى للورق: | 1500 * 1500 مم ، 1700 * 1700 مم ، 1900 * 1900 مم | الحد الأدنى من الورق: | 360 * 380 مم ، 360 * 400 مم |
|---|---|---|---|
| قوة البرج: | 22 كيلو واط / 24 كيلو واط | الجهد: | 380 فولت أو حسب الطلب |
| حجم الجهاز: | 16000 * 2300 * 2520 مم | الضمان: | سنة واحدة |
| النقاط الرئيسية للبيع: | سرعة عالية وتلقائية | وزن الجهاز: | 10000 كجم - 12000 كجم |
| إبراز: | آلة تصفيح الورق المقوى المموج,آلة تغليف الفلوت عالية السرعة 1500 * 1500 مم,24KW آلة تغليف الفلوت عالية السرعة |
||

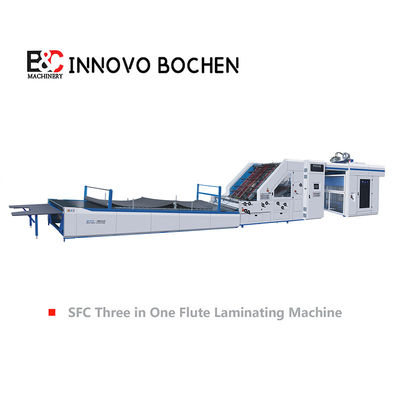

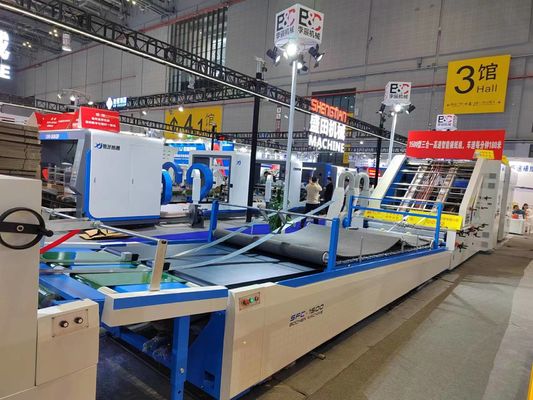

SFC 1500 عالية السرعة آلة المصفوفة المصفوفة الصندوق المموجة صناعة الماكينات المصفوفة
خصائص الأداء
1هذه الآلة يمكن أن تضع مجموعة من اثنين من الألواح المموجة وأي نوع من الصفائح العلوية معا. يمكن أن تنتج ألواح من طبقتين (الكرتون + الكرتون) ، 3ply، 4ply، 5ply، 7ply وغيرها من المنتجات.
2نوع التصفيف: المموج + المموج + الورق المقوى، المموج + المموج، المموج + الورق المقوى، الورق المقوى + الورق المقوى، الورق المقوى + الورق المقوى، الورق المقوى + الورق المقوى الرمادي + الورق المقوى، الخ.
3اكتشاف تلقائي للورق العلوي والسفلي، تكنولوجيا تصحيح الخدمة التلقائية. جعل الورق العلوي تتبع تلقائيًا وتلائم الورق السفلي، والدقة عالية.
4يستخدم الجزء السفلي لتغذية الورق نظام تحكم محرك الخدمة المستورد ، مع حزام امتصاص اليابان NITTA ومع نظام تغذية حافة الرصاص.
5الرف متعددة الوظائف من الورق السفلي مناسبة للورق المنحني المموج.
6.طوب الصلب المقاوم للصدأ الكبير ((160mm) مع طحن رقيق من الأنيلوكس لضمان طبقة غراء متساوية حتى عند كمية صغيرة من الغراء.
7.منصة الرفع ذات الاستخدام المزدوج، يمكننا استخدام هيكل المكعب المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضا دفع كومة الورق مباشرة إلى المنصة.
8مواد بولي إيثيلين خاصة على سطح عجلة الطلاء وعجلة الضغط ، يتم إسقاط الغراء تلقائيًا ، بدون غسيل.
9. استخدم نظام الغراء المتداول للحد من فقدان الغراء وتثبيت تأثير الالتصاق الغراء.
10. تعديل نقرة واحدة من الجهاز بأكمله (فقط أدخل حجم الورق).
المعلم
| النموذج | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| الحد الأقصى للورق | 1500*1500ملم | 1700*1700ملم | 1900*1900ملم | 2200*2200ملم |
| الحد الأدنى للورق | 360*380ملم | 360*400ملم | 500*500ملم | 500*500ملم |
| سمك الصفحة العلوية | 150-800 غرام/م2 | 150-800 غرام/م2 | 150-800 غرام/م2 | 150-800 غرام/م2 |
| سمك الصفحة السفلية | سمك الورق ≤10mm | سمك الورق ≤10mm | سمك الورق ≤10mm | سمك الورق ≤10mm |
| سرعة العمل | 160m/min | 160m/min | 160m/min | 160m/min |
| الدقة | ± 0.8 ملم | ± 0.8 ملم | ± 0.8 ملم | ± 0.8 ملم |
| الطاقة الكلية | 22 كيلوواط | 22 كيلوواط | 24 كيلوواط | 24 كيلوواط |
| البعد | 16000*2300*2520ملم | 16200*2500*2520ملم | 16500*2748*2520ملم | 16900*2960*2520ملم |
| الوزن | 10000 كجم | 10500 كجم | 11000 كجم | 12000kg |
1تغذية الأوراق السفلية
يستخدم أحد أجزاء التغذية السفلية نظام التحكم الكهربائي للمحرك الخدمي المستورد ، مع حزام امتصاص NITTA الياباني لضمان استقرار قوة امتصاصها بسلاسة.جزء آخر تغذية أسفل يتبنى تغذية حافة الرصاص، تستخدم العجلات محملًا أحادي الاتجاه (يقلل من ارتداء العجلات المطاطية). تضمن عجلات المطاط العريضة عدم تشوه E و F و G.
2آلية تغذية الأوراق العليا
مجهزة بمغذية عالية السرعة ، ومع مضخة فراغ بيكر. يتم التحكم في الجزء الأمامي والخلفي من المغذية بواسطة المحرك الخدمي. بعد إدخال حجم الورق ، سيتم وضعها تلقائيًا.يمكن لكل من رفع الورق وإعادة مصاصة تعديل بحرية لضمان ما إذا كانت سميكة أو رقيقة
يمكن تسليم الورق بسرعة وسلاسة.
3النظام الكهربائي
تستخدم بشكل رئيسي نظام سيمنز الكهربائي لضمان استقرار الجهاز وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات على الشاشة.
4جزء قبل التجميع
يتم التحكم في عرض المكعب المسبق بواسطة المحرك ، ويتم تحديد حجم الورق تلقائيًا.منصة رفع ذات الاستخدام المزدوج، يمكننا استخدام هيكل المكعب المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضا دفع كومة الورق مباشرة إلى المنصة.ويمكن ضبط المنصة حول الوضع الفعلي من كومة الورق.
5. نظام وضع و لولب الغراء
مجهزة بأجهزة استشعار ومحرك الخدمة، والتحكم في الأوراق العليا للقيام بعمل تعويض مستقل لضمان الدقة العالية.تصميم عجلة أنيلوكس الفولاذ المقاوم للصدأ الكبيرة (160 مم في القطر) مستقرة وذات كفاءة عالية، وتغطية بالتساوي وتوفير حجم الغراء.
استخدم نظام غراء متداول للحد من فقدان الغراء وتثبيت تأثير الالتصاق الغراء.
6نظام التشحيم الآلي
قم بتشحيم المحامل بانتظام لتمديد عمر خدمة المحامل وتوفير التكلفة.
