تفاصيل المنتج:
|
| ورقة ماكس: | 1500 * 1500 مم | ورقة دقيقة: | 360 * 380 مم |
|---|---|---|---|
| سرعة الخط: | 150-180 متر / دقيقة | نوع المعالجة: | من ورقة إلى ورقة تغليف |
| البعد (L * W * H): | 1200 * 230 * 200 سم | السعة الإنتاجية: | 30 مجموعة / شهر |
| تسليط الضوء: | آلة تصفيح الفلوت المموج,آلة تصفيح المموج 5 طبقات,آلة تصفيح المموج 1500 * 1500 مم |
||
آلة تصفيح الفلوت الأوتوماتيكية عالية السرعة
خصائص الأداء
● يمكن لهذه الماكينة أن تصفيح مزيجًا من لوحين مموجين وأي نوع من الألواح العلوية معًا.يمكن أن تنتج لوح من طبقتين (كرتون + كرتون) ، 3ply ، 4ply ، 5ply ، 7ply وغيرها من المنتجات.
● نوع التصفيح: مموج + مموج + كرتون ، مموج + مموج ، مموج + كرتون ، كرتون + كرتون ، كرتون + لوح رمادي + كرتون ، إلخ.
● الكشف التلقائي عن الورق العلوي والسفلي ، تقنية التصحيح المؤازر التلقائي.اجعل الورقة العلوية تتعقب الورقة السفلية وتناسبها تلقائيًا ، وتكون الدقة عالية.
● يستخدم الجزء السفلي لتغذية الورق نظام التحكم في محرك سيرفو مستورد ، مع حزام شفط ياباني NITTA ونظام تغذية حافة الرصاص.
● الرف متعدد الوظائف للورق السفلي مناسب للمموج المنحني.
● بكرة غراء كبيرة من الفولاذ المقاوم للصدأ (160 مم) مع طحن ناعم من الأنيلوكس لضمان طلاء غراء متساوٍ حتى عند الحد الأدنى من كمية الغراء.
● منصة الرفع ذات الاستخدام المزدوج ، يمكننا استخدام هيكل التجميع المسبق لدفع الكومة الأولية للورق إلى المنصة.يمكننا أيضًا دفع رزمة الورق مباشرة إلى المنصة.
● مواد البولي إيثيلين الخاصة على سطح بكرة الطلاء وبكرة الضغط ، يتم إسقاط الغراء تلقائيًا ، وتنظيفها مجانًا.
● استخدم نظام غراء دائري لتقليل فقد الغراء وتثبيت تأثير التصاق الغراء.
● ضبط الجهاز بالكامل بنقرة واحدة (فقط أدخل حجم الورق).
● مراقبة الفيديو.
حدود:
| نموذج | SFC1450 | SFC1650 | SFC1900 | SFC2200 |
| اقصى حجم | 1500 * 15000 مم | 1700 * 1700 مم | 1900 * 1900 مم | 2200 * 2100 مم |
| الحجم الأدنى | 360 * 380 مم | 380 * 400 مم | 450 * 450 ملم | 500 * 500 مم |
| أعلى ورق | 120-800 جرام | 120-800 جرام | 120-800 جرام | 120-800 جرام |
| الورق السفلي | 300gsm-10mm الكرتون المضلع والكرتون |
300gsm-10mm الكرتون المضلع والكرتون |
300gsm-10mm الكرتون المضلع والكرتون |
300gsm-10mm الكرتون المضلع والكرتون |
| السرعة القصوى | 150 م / دقيقة | 150 م / دقيقة | 150 م / دقيقة | 150 م / دقيقة |
| قوة | 22 كيلو واط | 25 كيلو واط | 27 كيلو واط | 30 كيلو واط |
| دقة العصا | ± 1.0 مم | ± 1.0 مم | ± 1.0 مم | ± 1.0 مم |
السمات الهيكلية:
◆ اعتماد نظام التحكم في النقل الرائد في العالم ، ما عليك سوى إدخال الضبط التلقائي لنظام حجم الورق.
◆ تركيب محوسب عالي السرعة ، حتى 12000 قطعة في الساعة.
◆ رأس إمداد الهواء من نوع Chuanliu ، مع أربع مجموعات من الفوهات الأمامية وأربع مجموعات من فوهات الشفط.
◆ تتبنى Feida Block كرتونًا منخفضًا من الورق المقوى ، والذي يمكن أن يلائم الورق على المنصة النقالة ، ويمكنه تثبيت جهاز التجميع المسبق بمساعدة المسار
◆ استخدم مجموعات متعددة من العيون الكهربائية لمعرفة الموضع المتقدم للخط السفلي ، واجعل محرك المؤازرة على جانبي ورق الوجه لتدويره بشكل مستقل لتعويض محاذاة الورق العلوية والسفلية ، والتي تكون دقيقة وسلسة.
◆ يمكن لنظام التحكم الإلكتروني كامل الوظائف ، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC ، اكتشاف ظروف التشغيل وسجلات العمل تلقائيًا.
يمكن لنظام التجديد التلقائي للغراء أن يعوض تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
مقدمة عن الفرع:
1. تغذية الورق السفلي
استخدم نظام التحكم الكهربائي المستورد بمحرك سيرفو ، مع شفط اليابان NITTA
حزام لجعل قوة الشفط العاكس ، وتنظيف الحزام بواسطة بكرة الماء ؛براءة اختراع
التكنولوجيا لضمان خروج المموج والكرتون بسلاسة وبساطة.
2. أعلى آلية تغذية ورقة
يمكن تعديل كل من فوهة رفع الورق وتغذيته لوحدة التغذية التلقائية المخصصة عالية السرعة بحرية لتتكيف مع كل من الورق الرفيع والسميك.جنبا إلى جنب مع مضخة بيكر.تأكد من تشغيل ورق التغذية العلوي بسرعة وسلاسة.
3. النظام الكهربائي
تم تصميمه وفقًا لمتطلبات CE الأوروبية ، ويضمن استقرار الماكينة وكفاءة عالية وفشل منخفض.باستخدام واجهة الإنسان والآلة ومجموعة PLC ، اعرض جميع المعلومات ، مثل التحذير واكتشاف الأخطاء والفشل وسرعة التشغيل ، وما إلى ذلك على الشاشة في لمح البصر.
4. جزء المكدس المسبق
يمكن ضبط نظام ما قبل الكومة بوظيفة محددة مسبقًا كحجم ورق من خلال شاشة تعمل باللمس وتوجيهه تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. الإرسال
الحزام المتزامن للبوابات مع محمل SKF حيث تم اعتماد ناقل الحركة الرئيسي لضمان الاستقرار.يمكن تعديل كل من بكرات الضغط وأسطوانة الترطيب وقيمة الغراء بسهولة عن طريق التعامل مع جهاز التشفير الميكانيكي.
6.نظام تحديد المواقع من اليسار واليمين
7. نظام تحديد المواقع وبكرة الغراء
استخدام مجموعات متعددة من أجهزة الاستشعار الكهروضوئية في الموضع النسبي للصفائح السفلية ،
تحكم في الأوراق العلوية على جانبي محرك المؤازرة للقيام بعمل تعويض مستقل ، بحيث يتم تحديد الموضع الدقيق للورق العلوي والورق السفلي.
أسطوانة من الفولاذ المقاوم للصدأ ، لا تصدأ أبدًا ، بعد الطحن الضيق ،
يضمن الحد الأدنى من الغراء المطلي بالتساوي.
يتم تنظيف الأسطوانة السفلية بواسطة بكرة الماء.
8. نظام تشغيل شاشة اللمس
إنها تتبنى التحكم المركزي في شاشة اللمس ، وتدرك الحوار بين الإنسان والآلة مع واجهة عالية الدقة بين الإنسان والآلة ، وتحقق المراقبة الديناميكية في الوقت الحقيقي للعملية والخطأ ، مما يجعلها أكثر ملاءمة للضبط واستكشاف الأخطاء وإصلاحها
9.نظام تغذية رائد (اختياري)
هذا النظام هو الخيار الأكثر ملاءمة للصفائح ذات الحجم الكبير والقاع السميك.
10. تغذية سيرفو بدون رمح(خياري)
هذا النظام هو الخيار الأكثر ملاءمة للأوراق العلوية طويلة الحجم.
11. نظام شفط كبير للورق السفلي(خياري)
هذا النظام هو الخيار ، إذا كانت منتجاتك من الورق المقوى والكرتون المموج و 3 أو 5 طبقات.يمكنك اختيار هذا النظام.
12.نظام التشحيم التلقائي (اختياري)
قم بتشحيم المحمل بانتظام لإطالة عمر خدمة المحمل
13. مراقبة الفيديو (اختياري)
يمكن لهذا الخيار مراقبة تشغيل الماكينة ، ولا يحتاج المشغل إلى المشي بين الماكينة بشكل متكرر.

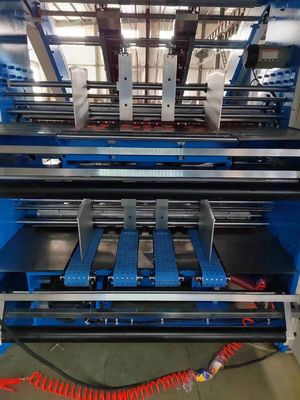

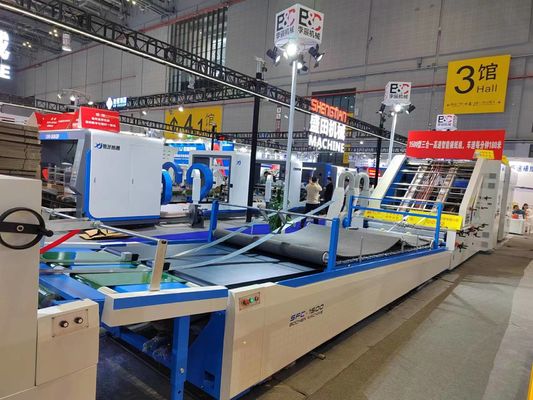

صورة الجهاز
