تفاصيل المنتج:
|
| اضغط على المحرك: | أوتوماتيكي | نهاية الورقة: | 300 جرام لكل متر مربع - 10 مم من الورق المقوى المموج |
|---|---|---|---|
| ورقة دقيقة: | 380 * 400 مم | زيارة المصنع: | مرحباً |
| سمك ورق الوجه: | 120-800 جرام | الخدمة: | فني اون لاين |
| أقصى: | 1200 * 1200 مم | تقرير اختبار الآلة: | تم توفيرها |
| آلة powe: | 20 كيلو واط | شرط الشحن: | EXW FOB CIF CNF |
| إبراز: | آلة تغليف الفلوت عالية السرعة الأوتوماتيكية,آلة لتطويق القيثارة,آلة للاميناتور للفلوتات,Mounting flute laminator machine,Litho flute laminator machine |
||

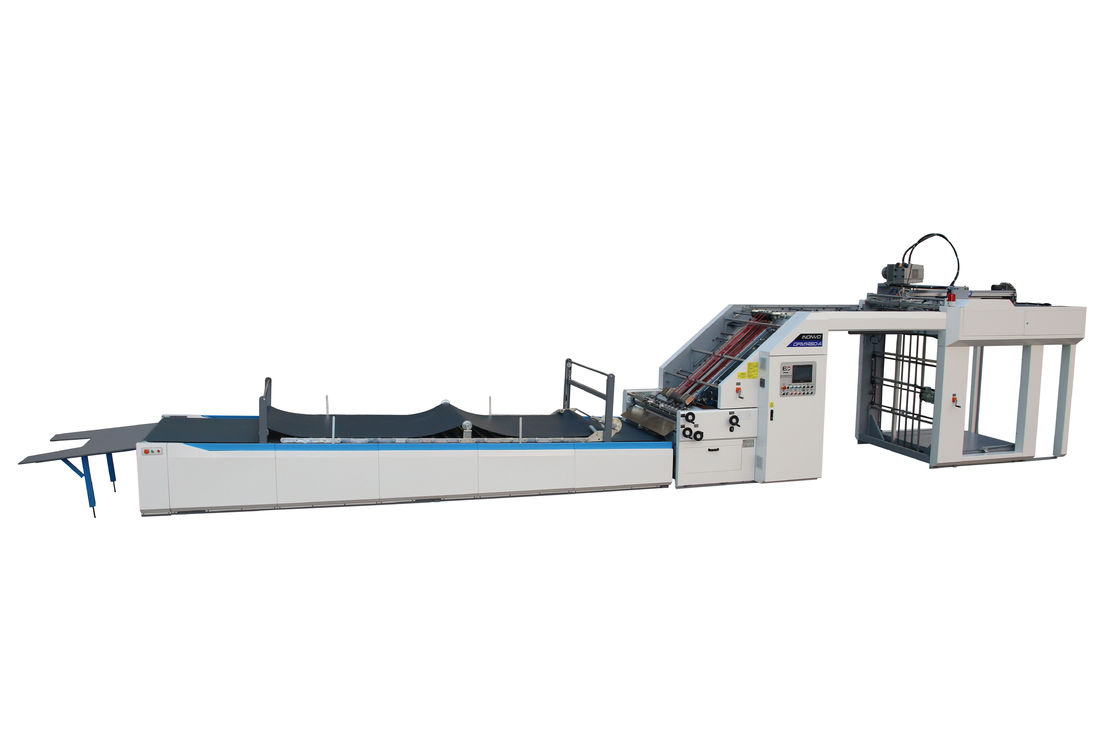

آلة المصفوفة الآلية للصفارة آلة التصميم آلة التصميم آلة GFM-1200
1وصف المنتج
1.1 الوظيفة:
يمكن طلاء الورق بالكرتون لزيادة قوة وسمك المادة أو تأثيرات خاصة. بعد القطع ، يمكن استخدامه لصناديق التعبئة ،لوحات الإعلانات والأغراض الأخرى.
1.2 الهيكل:
A. المغذية الورقية العليا: يمكنها إرسال أكوام من الورق 120-800gsm من الأعلى.
B. التغذية السفلية: يمكنها إرسال 0.5 ~ 10 ملم من الورق المقوى من الأسفل.
ج - آلية التلصق: يمكن وضع الماء الملتصق على الورق المغذى.
D. منظمة تنظيمية - يصلح الورقين وفقا للتسامحات المحددة.
E. ناقل الضغط... يضغط على الورق المرفق ويقوم بنقله إلى قسم التسليم.
1.3 المبادئ:
يتم إرسال الورق العلوي من خلال تغذية الورق العلوي وإرسالها إلى جهاز الكشف عن بدء آلية تحديد الموقع للكشف. ثم يتم إرسال الورق السفلي ؛بعد أن يتم طلاء الورق السفلي بالصمغ على عجلة الصمغ، يتم نقل الورق العلوي والورق السفلي على التوالي إلى كاشفات الورق المزامنة على جانبي، بعد الكشف،يحسب المراقب قيمة خطأ الورق والورق السفلي، وجهاز تعويض الخدمة على جانبي الورق يعوض الورق إلى وضع محدد مسبقًا للتوصيل ، ثم يضغط على النقل.تقوم الآلة بضغط الورق وتوصله إلى آلة التوصيل لجمع المنتج النهائي.
1.4 المواد المطبقة:
ورق اللاصق --- 120 ~ 800 غرام / م ورق رقيق، ورق المقوى.
الورق السفلي --- 0.5 ~ 10m / m الورق المقوى، الورق المقوى من جانب واحد، ورق الموجات متعددة الطبقات، اللؤلؤة اللوحة، ورق العسل، ورق الرغوة.
الغراء - الراتنج ، الخ ، قيمة PH بين 6 ~ 8 ، يمكن تطبيقها على الغراء.
الخصائص الهيكلية
اعتماداً على نظام التحكم في النقل الرائد في العالم، تحتاج فقط إلى إدخال حجم ورقة نظام التنسيق التلقائي.
التثبيت الحاسوبي عالي السرعة، يصل إلى 150m / min.
رأس إمدادات الهواء من طراز Chuanliu ، مع أربع مجموعات من فوهات الأمام وأربع مجموعات من فوهات الشفط. يتبنى Feed Block الورق المقوى المنخفضة ، والتي يمكن أن تناسب الورق على المنصة ،ويمكن تثبيت مساعدة المسار قبل التراكم استخدام مجموعات متعددة من العيون الكهربائية لمعرفة الموقف المسبق للخط السفلي، وجعل محرك الخدمة على جانبي ورقة الوجه للدوران بشكل مستقل لتعويض محاذاة الورقة العليا والسفلية، والتي هي دقيقة وسليمة.
نظام التحكم الإلكتروني الكامل الوظيفي ، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC ، يمكن أن يكتشف تلقائيًا ظروف التشغيل وسجلات العمل.
يمكن أن يعوض نظام إعادة التلصق التلقائي تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
المواصفات:
| النموذج | GFM1200-A | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| (ماكس شييت)(ملم) | 1200*1200 | 1500*1500 | 1700*1700 | 1900*1900 | 2200*2100ملم |
| ورقة من(ملم) | 380×400 | 380×400 | 400×450 | 450*450 | 500*500ملم |
| سمك الورق العلوي | 120-800 غرام | 120-800 غرام | 120-800 غرام | 120-800 غرام | 120-800 غرام |
| السرعة القصوى | 150 متر/دقيقة | 150 متر/دقيقة | 150 متر/دقيقة | 150 متر/دقيقة | 150 متر/دقيقة |
| الدقة في التركيب | ± 1-واحد5ملم | ± 1-واحد5ملم | ± 1-واحد5ملم | ± 1-واحد5ملم | ± 1-واحد5ملم |
| قوة الجهاز | 20KW | 20KW | 22KW | 25 كيلوواط | 28 كيلوواط |
| سمك الورق السفلي |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
مقدمة:

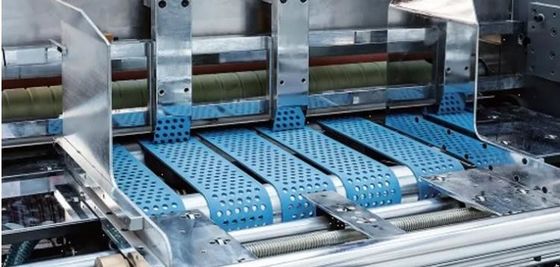

1إطعام الورق السفلي
استخدام مستوردة نظام التحكم الكهربائي محرك سيرفو، مع اليابان NITTA امتصاص
الحزام لصنع محول طاقة الشفط ، والحزام الذي يتم تنظيفه بواسطة عجلة الماء ؛ براءة اختراع
التكنولوجيا لضمان الخياطة المموجة والكرتون يخرج بسلاسة وسهولة التشغيل.
2آلية تغذية الأوراق العليا
كل من رفع الورق وتغذية فوهة من السرعة العالية التلقائية المخصصة المغذية يمكن ضبطها بحرية ليتم تكييفها مع كل من ورق رقيق وسميك. جنبا إلى جنب مع مضخة بيكر.تأكد من أن ورق التغذية العلوي يعمل بسرعة وسلاسة.
3النظام الكهربائي
مصممة وفقا لمتطلبات CE الأوروبية، وضمان استقرار الجهاز، وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات،مثل التحذير، الكشف عن الأخطاء، والفشل، وسرعة التشغيل، الخ على الشاشة في لمحة.
4جزء قبل التجميع
يمكن تعيين نظام التجميع المسبق مع وظيفة محددة مسبقاً على حجم الورق من خلال الشاشة اللمسية وتوجيهها تلقائيًا لتقليل وقت الإعداد بكفاءة.
4. نظام الإرسال
يتم اعتماد الحزام المزامنة الأبواب جنبا إلى جنب مع NSK أو SKF محمل كتحويل الرئيسي لضمان الاستقرار. عند تغيير سمك ورقة السفلية،يمكن التحكم في ضغط الألواح بواسطة محرك الخدمة بسرعةوفي الوقت نفسه، تُزود الآلة أيضاً بالجهاز الميكانيكي.
6. نظام وضع و لولب الغراء
استخدام مجموعات متعددة من أجهزة الاستشعار الضوئية في الموقف النسبي للأوراق السفلية،
تحكم الأوراق العليا على جانبي محرك الخدمة للقيام بعمل تعويض مستقل، بحيث وضع دقيق من ورق العلوي والورق السفلي.
عجلة من الفولاذ المقاوم للصدأ، لا تتصدأ أبدا، بعد طحن ضيق، تضمن الحد الأدنى من كمية الغراء مغلفة بالتساوي.
7. نظام تشغيل الشاشة اللمسية
يتبنى التحكم المركزي من الشاشة اللمسية، يدرك الحوار الإنسانية الآلية مع واجهة الإنسانية الآلية عالية الدقة،وتدرك في الوقت الحقيقي المراقبة الديناميكية للعمل والخطأ، مما يجعلها أكثر ملاءمة للتعديل وإصلاح الأخطاء
8نظام التشحيم الآلي
تزيين العامل بانتظام لتمديد عمر الخدمة من العامل
نظام تغذية الحافة الرائدة ((اختياري)
هذا النظام للخيار، أكثر ملاءمة للحجم الكبير والأوراق السفلية سميكة.
نظام امتصاص كبير للورق السفلي(اختياري)
هذا النظام هو للخيار، إذا كانت منتجاتك مع الورق المقوى، اللوحات المموجة، و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.
قائمة بعض الأجزاء
| سلسلة | الجزء | البلد | العلامة التجارية |
| 1 | المحرك الرئيسي | ألمانيا | سيمنز |
| 2 | جهاز تحكم الحركة | الصين | التصميم الذاتي Innovo |
| 3 |
السيرفو الرئيسي (ياسكوا مع المحول) |
اليابان الصين |
ياسكاوا فيرشي |
| 4 | PLC | ألمانيا | سيمنز |
| 5 | مضخة ضغط فراغ | ألمانيا | (بيكر) |
| 6 | محول التردد | ألمانيا | سيمنز |
| 7 | إدارة القياس الأمامية | اليابان | ياسكاوا |
| 8 | مُشفر | اليابان | أومرون |
| 9 | محرك الصحافة | تايوان | كبيغ |
| 10 | محرك تعديل عرض المحرك الرئيسي | تايوان | كبيغ |
| 11 | محرك عرض التغذية | تايوان | كبيغ |
| 12 | محرك التغذية | تايوان | القشرة |
| 13 | خفض سرعة الورق | تايوان | القشرة |
| 14 | سلسلة | الصين | خيارات اليابان |
| 15 | إرسال | اليابان | أومرون |
| 16 | مفتاح إلكتروني بصري | تايوان | (فوتيك) |
| 17 | رله الحالة الصلبة | تايوان | (فوتيك) |
| 18 | مفاتيح الشهرة | اليابان | أومرون |
| 19 | رلاي مستوى المياه | تايوان | (فوتيك) |
| 20 | الجهاز المتصل | فرنسا | (شنايدر) |
| 21 | المنزلق الإرشادية الخطية والحديد الإرشادية | تايوان | الـ HIWIN |
| 22 | مقياس الطاقة | اليابان | توكوس |
| 23 | الزر | فرنسا | (شنايدر) |
| 24 | مقاومة الفرامل | تايوان | TAYEE |
| 25 | الشاشة الملموسة | تايوان | (ويينفيو) |
| 26 | مفتاح الهواء | فرنسا | (شنايدر) |
| 27 | إرسال الحرارة | فرنسا | (شنايدر) |
| 28 | نظام الطاقة المتواصلة | تايوان | مينغوي |
