تفاصيل المنتج:
|
| مصطلح الدفع الرئيسي: | T/T | وزن الجهاز: | 1 طن |
|---|---|---|---|
| نوع المصفوفة: | بطاقات الكرتون إلى بطاقات الكرتون أو بطاقات الكرتون إلى أدوات التلوين | السرعة القصوى للخط: | 230 متر/دقيقة |
| فترة الضمان: | 24 شهراً | النوع: | آلة الترقق المموج |
| إمدادات الطاقة: | 380 فولت/50 هرتز | سمك ورق الوجه: | 100-800gsm ورق مطبوع |
| السعر المحدد FOB: | 60000-80000USD | نوع المكيتنج: | إنتاجية عالية |
| القوة: | 28 كيلو واط | التطبيق: | طلاء الورق المقوى والورق المقوى |
| إبراز: | آلة ليمينات الصفارة عالية السرعة,آلة Gfs للطلاء بالفلوت عالية السرعة,ميكانيكية المكافحة لتصفيف النغمة,Gfs High Speed Flute Laminator Machine,Overlap Feeding Flute Laminator Machine |
||
Gfs 200m/min عالية السرعة آلة لاميناتور النغمة مع التداخل تغذية والتحكم في الخدمة لللوحة
خصائص الأداء:
● نظام تغذية حافة الرصاص. لا يوجد هيكل ضغط تغذية، لا يضر باللوح المموج ويعزز مقاومة الضغط لللوح المموج.
● يتبنى نظام محاذاة الصفحة العليا لضمان دقة عالية. يمكن اختيار وضع التغذية نوع الصفحة المتداخلة أو نوع الصفحة الفاصلة.
● التصميم الرقمي يدرك ضبط تلقائي لحجم الغراء. تعديل تلقائي للفجوة من عجلة الغراء (بالتلقائي وفقا لسمك ورقة القاع).
● تصميم عجلة أنيلوكس من الفولاذ المقاوم للصدأ الكبيرة (160 مم في القطر) مستقرة وذات كفاءة عالية ، وتغطية بالتساوي وتوفير حجم الغراء.
● الكشف التلقائي عن الورق العلوي والسفلي ، وتكنولوجيا تصحيح الخدمة التلقائية. اجعل الورق العلوي يتتبع ويلائم الورق السفلي تلقائيًا ، والدقة عالية.
● منصة الرفع ذات الاستخدام المزدوج ، يمكننا استخدام هيكل المكعب المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضًا دفع كومة الورق مباشرة إلى المنصة.
● الرف متعدد الوظائف من الورق السفلي مناسبة للورق المموج المنحني.
● استخدم نظام الغراء المتداول لتقليل فقدان الغراء وتثبيت تأثير الالتصاق الغراء.
● ضبط آلة كاملة بنقرة واحدة (فقط أدخل حجم الورق).
● وظيفة ذاكرة الطلب ، نقرة واحدة لنقل الطلب السابق ، مريحة وسريعة.
● مراقبة الفيديو.
المعلمات:
| النموذج | GFS1500 | GFS1700 | GFS1900 | GFS2200 |
| الحجم الأقصى | 1500*15000ملم | 1700*1700ملم | 1900*1900ملم | 2200*2100ملم |
| الحجم الأدنى | 360*380ملم | 380*400ملم | 450*450ملم | 500*500ملم |
| الورق العلوي | 120-800 غرام | 120-800 غرام | 120-800 غرام | 120-800 غرام |
| ورق أسفل | 300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
| السرعة القصوى | 180m/min | 180m/min | 180m/min | 180m/min |
| القوة | 22 كيلوواط | 25 كيلوواط | 27 كيلوواط | 30 كيلوواط |
| دقة العصا | ±1.0 ملم | ±1.0 ملم | ±1.0 ملم | ±1.0 ملم |
الخصائص الهيكلية
◆ اعتمادا على نظام التحكم في النقل الرائد في العالم، تحتاج فقط إلى إدخال حجم الورق نظام ضبط تلقائي.
◆ التثبيت الحاسوبي السريع، يصل إلى 18000 قطعة في الساعة.
◆ رأس إمدادات الهواء من نوع تشوانليوو، مع أربع مجموعات من فوهات الأمامية وأربع مجموعات من فوهات الشفط.
◆ يستخدم فايدا بلوك كرتون منخفض الارتفاع، والذي يمكن أن يضيف الورق إلى المنصة، ويمكنه تثبيت جهاز التثبيت المسبق بمساعدة المسار
◆ استخدام مجموعات متعددة من العيون الكهربائية لمعرفة الموقف المتقدم للخط السفلي،وجعل محرك الخدمة على جانبي ورقة الوجه لتدوير بشكل مستقل لتعويض محاذاة الورقة العليا والسفليةوالذي هو دقيق وسلس.
◆ نظام التحكم الإلكتروني الكامل الوظيفة، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC، يمكن أن يكتشف تلقائيًا ظروف التشغيل وسجلات العمل.
◆ يمكن أن يعوض النظام التلقائي لتجديد الغراء تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
مقدمة:
1إطعام الورق السفلي
استخدام مستوردة نظام التحكم الكهربائي محرك سيرفو، مع اليابان NITTA امتصاص
الحزام لصنع محول طاقة الشفط، والحزام الذي يتم تنظيفه بواسطة عجلة المياه؛ براءة اختراع
التكنولوجيا لضمان الخياطين المموجة والكرتون الخروج بسلاسة وسهولة التشغيل.
2آلية تغذية الأوراق العليا
كل من رفع الورق وتغذية فوهة من السرعة العالية التلقائية المخصصة المغذية يمكن ضبطها بحرية ليتم تكييفها مع كل من ورق رقيق وسميك. جنبا إلى جنب مع مضخة بيكر.تأكد من أن ورق التغذية العلوي يعمل بسرعة وسلاسة.
3النظام الكهربائي
مصممة وفقا لمتطلبات CE الأوروبية، وضمان استقرار الجهاز، وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات،مثل التحذير، الكشف عن الأخطاء، والفشل، وسرعة التشغيل، الخ على الشاشة في لمحة.
4جزء قبل التجميع
يمكن تعيين نظام التجميع المسبق مع الوظيفة المحددة مسبقاً بحجم الورق من خلال الشاشة اللمسية وتوجيهها تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. الإرسال
يتم اعتماد الحزام المزامنة الأبواب جنبا إلى جنب مع SKF محمل كتحويل الرئيسي لضمان الاستقرار.يمكن تعديل قيمة الدوامة والغراء بسهولة بواسطة مقبض مع مكيف ميكانيكي.
6.نظام تحديد المواقع من اليسار إلى اليمين
7. نظام وضع و لولب الغراء
استخدام مجموعات متعددة من أجهزة الاستشعار الضوئية في الموقف النسبي للأوراق السفلية،
تحكم الأوراق العليا على جانبي محرك الخدمة للقيام بعمل تعويض مستقل، بحيث وضع دقيق من ورق العلوي والورق السفلي.
عجلة الفولاذ المقاوم للصدأ، لا تتصدأ أبداً، بعد طحن ضيق،
يضمن الحد الأدنى من الغراء المغطى بالتساوي.
يجب أن يتم تنظيف الدوار السفلي بواسطة الدوار المائي.
8. نظام تشغيل الشاشة اللمسية
يتبنى التحكم المركزي من شاشة اللمس، يدرك الحوار الإنسانية الآلية مع واجهة عالية الدقة الإنسانية الآلية،وتدرك في الوقت الحقيقي المراقبة الديناميكية للعمل والخطأ، مما يجعلها أكثر ملاءمة للتعديل وإصلاح الأخطاء
9. نظام امتصاص كبير للورق السفلي
هذا النظام هو للخيار، إذا كانت منتجاتك مع الورق المقوى، اللوحات المموجة، و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.
10نظام التشحيم الآلي
تزيين العامل بانتظام لتمديد عمر الخدمة من العامل
11. إمداد الخدمة بدون عجلة(اختياري)
هذا النظام للخيار، أكثر ملاءمة للأوراق العليا طويلة الحجم.
12مراقبة الفيديو ((اختياري)
هذا الخيار يمكن أن يراقب تشغيل الآلة، لا يحتاج المشغل للمشي حول الآلة بشكل متكرر.

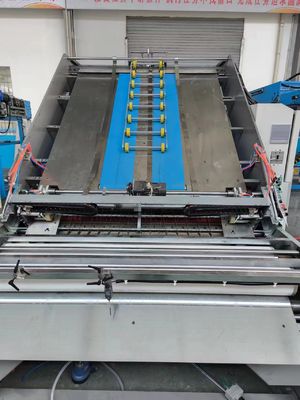

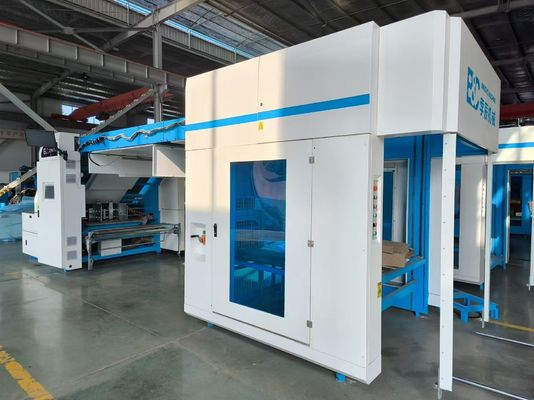

الصورة الآلية
