تفاصيل المنتج:
|
| ضبط الحجم: | الوضع التلقائي | التخصيص: | يمكن أن تفعل كطلب العميل |
|---|---|---|---|
| حجم اللوحة: | 36 * 38 سم و 38 * 40 سم | مهلة التسليم: | حوالي 20 يوم عمل |
| الترقق: | المموج + كرتون | المواصفات: | 16300 مم * 2400 مم * 2550 مم |
| الحد الأقصى لسماكة تغذية الورقة السفلية: | حوالي 10 ملم | الضمان: | 24 شهراً |
| أقصى حجم للورق: | 170 * 170 سم | ||
| إبراز: | آلة ملمع النغمة الآلية الدقيقة,آلة المصفوفة الآلية عالية الأداء,آلة ليميناتير النغمة الآلية السريعة,High Performance Automatic Flute Laminator Machine,Fast Automatic Flute Laminator Machine |
||
الآلة الآلية للفلوت المصفوفة السريعة والدقيقة للفلوت المصفوفة عالية الأداء
1وصف المنتج
1.1 الوظيفة:
يمكن طلاء الورق بالكرتون لزيادة قوة وسمك المادة أو تأثيرات خاصة. بعد القطع ، يمكن استخدامه لصناديق التعبئة ،لوحات الإعلانات والأغراض الأخرى.
1.2 الهيكل:
A. المغذية الورقية العليا: يمكنها إرسال أكوام من الورق 120-800gsm من الأعلى.
B. التغذية السفلية: يمكنها إرسال 0.5 ~ 10 ملم من الورق المقوى من الأسفل.
ج - آلية التلصق: يمكن وضع الماء الملتصق على الورق المغذى.
D. منظمة تنظيمية - يصلح الورقين وفقا للتسامحات المحددة.
E. ناقل الضغط... يضغط على الورق المرفق ويقوم بنقله إلى قسم التسليم.
1.3 المبادئ:
يتم إرسال الورق العلوي من خلال تغذية الورق العلوي وإرسالها إلى جهاز الكشف عن بدء آلية تحديد الموقع للكشف. ثم يتم إرسال الورق السفلي ؛بعد أن يتم طلاء الورق السفلي بالصمغ على عجلة الصمغ، يتم نقل الورق العلوي والورق السفلي على التوالي إلى كاشفات الورق المزامنة على جانبي، بعد الكشف،يحسب المراقب قيمة خطأ الورق والورق السفلي، وجهاز تعويض الخدمة على جانبي الورق يعوض الورق إلى وضع محدد مسبقًا للتوصيل ، ثم يضغط على النقل.تقوم الآلة بضغط الورق وتوصله إلى آلة التوصيل لجمع المنتج النهائي.
1.4 المواد المطبقة:
ورق اللاصق --- 180 ~ 800 غرام / م ورق رقيق ، ورق المقوى.
الورق السفلي --- 0.5 ~ 10m / m الورق المقوى، الورق المقوى من جانب واحد، ورق الموجات متعددة الطبقات، اللؤلؤة اللوحة، ورق العسل، ورق الرغوة.
الغراء - الراتنج ، الخ ، قيمة PH بين 6 ~ 8 ، يمكن تطبيقها على الغراء.
المعلمات:
| النموذج | ZGFM1450H | ZGFM1650H | ZGFM1900H | ZGFM-2200H |
| الحجم الأقصى | 1500*15000ملم | 1700*1700ملم | 1900*1900ملم | 2200*2100ملم |
| الحجم الأدنى | 360*380ملم | 380*400ملم | 450*450ملم | 500*500ملم |
| الورق العلوي | 120-800 غرام | 120-800 غرام | 120-800 غرام | 120-800 غرام |
| ورق أسفل | 300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
300 غرام - 10 ملم الألواح المموجة والألواح الورقية |
| السرعة القصوى | 150 متر/دقيقة | 150 متر/دقيقة | 150 متر/دقيقة | 150 متر/دقيقة |
| القوة | 22 كيلوواط | 25 كيلوواط | 27 كيلوواط | 30 كيلوواط |
| دقة العصا | ±1.0 ملم | ±1.0 ملم | ±1.0 ملم | ±1.0 ملم |
الخصائص الهيكلية
◆ اعتمادا على نظام التحكم في النقل الرائد في العالم، تحتاج فقط إلى إدخال حجم الورق نظام ضبط تلقائي.
◆ التثبيت الحاسوبي السريع، ما يصل إلى 12000 قطعة في الساعة.
◆ رأس إمدادات الهواء من نوع تشوانليوو، مع أربع مجموعات من فوهات الأمامية وأربع مجموعات من فوهات الشفط.
◆ تستخدم شركة فايدا بلوك كرتون منخفض الارتفاع، والذي يمكن أن يضيف الورق إلى المنصة، ويمكن تركيب جهاز التراكم المسبق بمساعدة المسار
◆ استخدام مجموعات متعددة من العيون الكهربائية لمعرفة الموقف المتقدم للخط السفلي،وجعل محرك الخدمة على جانبي ورقة الوجه لتدوير بشكل مستقل لتعويض محاذاة الورق العلوي والسفليوالذي هو دقيق وسلس.
◆ نظام التحكم الإلكتروني الكامل الوظيفة، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC، يمكن أن يكتشف تلقائيًا ظروف التشغيل وسجلات العمل.
◆ يمكن أن يعوض النظام التلقائي لتجديد الغراء تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
السرعة القصوى: 17000 ورقة/ساعة
مقدمة:

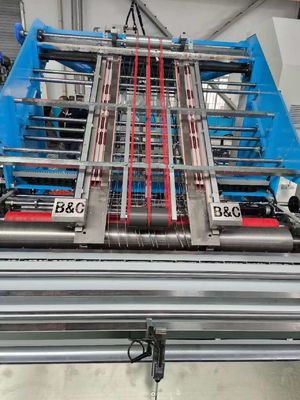

1إطعام الورق السفلي
استخدام مستوردة نظام التحكم الكهربائي محرك سيرفو، مع اليابان NITTA امتصاص
الحزام لصنع محول طاقة الشفط ، والحزام الذي يتم تنظيفه بواسطة عجلة الماء ؛ براءة اختراع
التكنولوجيا لضمان الخياطة المموجة والكرتون يخرج بسلاسة وسهولة التشغيل.
2آلية تغذية الأوراق العليا
كل من رفع الورق وتغذية فوهة من السرعة العالية التلقائية المخصصة المغذية يمكن ضبطها بحرية ليتم تكييفها مع كل من ورق رقيق وسميك. جنبا إلى جنب مع مضخة بيكر.تأكد من أن ورق التغذية العلوي يعمل بسرعة وسلاسة.
3النظام الكهربائي
مصممة وفقا لمتطلبات CE الأوروبية، وضمان استقرار الجهاز، وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات،مثل التحذير، الكشف عن الأخطاء، والفشل، وسرعة التشغيل، الخ على الشاشة في لمحة.
4جزء قبل التجميع
يمكن تعيين نظام التجميع المسبق مع وظيفة محددة مسبقاً على حجم الورق من خلال الشاشة اللمسية وتوجيهها تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. الإرسال
يتم اعتماد الحزام المزامنة الأبواب جنبا إلى جنب مع محمل SKF كتحويل الرئيسي لضمان الاستقرار.يمكن تعديل قيمة الدوامة والغراء بسهولة بواسطة مقبض مع مكيف ميكانيكي.
6.نظام تحديد المواقع من اليسار إلى اليمين

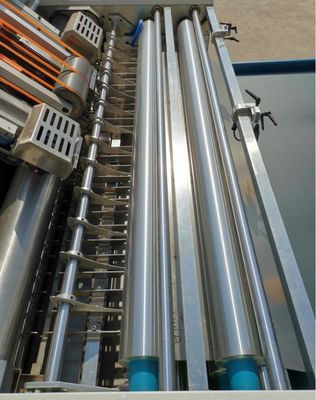

7. نظام وضع و لولب الغراء
استخدام مجموعات متعددة من أجهزة الاستشعار الضوئية في الموقف النسبي للأوراق السفلية،
تحكم الأوراق العليا على جانبي محرك الخدمة للقيام بعمل تعويض مستقل، بحيث وضع دقيق من ورق العلوي والورق السفلي.
عجلة الفولاذ المقاوم للصدأ، لا تتصدأ أبداً، بعد طحن ضيق،
يضمن الحد الأدنى من الغراء المغطى بالتساوي.
يجب أن يتم تنظيف الدوار السفلي بواسطة الدوار المائي.
8. نظام تشغيل الشاشة اللمسية
يتبنى التحكم المركزي من الشاشة اللمسية، يدرك الحوار الإنسانية الآلية مع واجهة الإنسانية الآلية عالية الدقة،وتدرك في الوقت الحقيقي المراقبة الديناميكية للعمل والخطأ، مما يجعلها أكثر ملاءمة للتعديل وإصلاح الأخطاء
9. نظام تغذية الحافة الرائدة ((اختياري)
هذا النظام للخيار، أكثر ملاءمة للحجم الكبير والأوراق السفلية سميكة.
10. إمداد الخدمة بدون عجلة(اختياري)
هذا النظام للخيار، أكثر ملاءمة للأوراق العليا طويلة الحجم.
11. نظام امتصاص كبير للورق السفلي(اختياري)
هذا النظام هو للخيار، إذا كانت منتجاتك مع الورق المقوى، اللوحات المموجة، و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.
12نظام التشحيم الآلي (اختياري)
تزيين العامل بانتظام لتمديد عمر الخدمة من العامل
13مراقبة الفيديو ((اختياري)
هذا الخيار يمكن أن يراقب تشغيل الآلة، لا يحتاج المشغل للمشي حول الآلة بشكل متكرر.

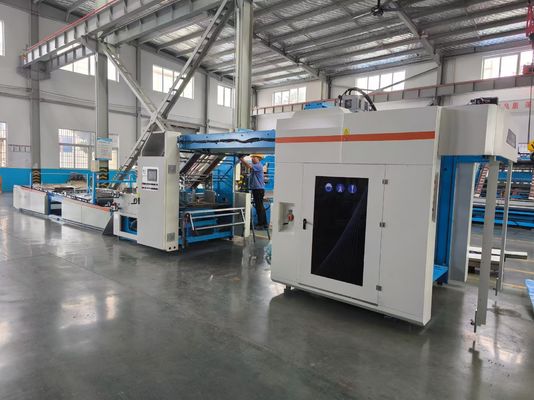

الصورة الآلية
