تفاصيل المنتج:
|
| طريقة الدفع: | T / TL / C. | Machine Weight: | 8.5TON |
|---|---|---|---|
| Lamination Type: | Cardboard to cardboard or cardboard to corrugator | السرعة القصوى للخط: | 210 م/دقيقة أو 20000pcs/ساعة |
| Warranty period: | 24 Months or 2 years | Max sheet size: | 1500*1500mm and 1700*1700mm |
| إمدادات الطاقة: | 380V/50Hz 3 مراحل | Face Paper Thickness: | 100-800gsm printed paper |
| نوع المكيتنج: | ذكي تماما | Power: | 30KW |
| Application: | Laminating corrugated cardboard and paperboard |
آلة تغليف الفلوت عالية السرعة بتقنية التصحيح المؤازر الأوتوماتيكي GFS1500 لتغليف المموج
خصائص الأداء:
● نظام تغذية الحافة الأمامية. لا توجد هيكل ضغط تغذية، لا يتلف المموج ويعزز مقاومة ضغط المموج.
● يعتمد نظام محاذاة الورقة العلوية لضمان دقة عالية. يمكن اختيار وضع التغذية ورقة متداخلة أو نوع ورقة منفصلة.
● تصميم رقمي يحقق تعديلًا تلقائيًا لحجم الغراء. تعديل تلقائي لفجوة أسطوانة الغراء (تلقائيًا وفقًا لسمك الورقة السفلية).
● تصميم أسطوانة أنيلوكس كبيرة من الفولاذ المقاوم للصدأ (160 مم في القطر) مستقر وعالي الكفاءة، يغطي بالتساوي ويوفر حجم الغراء.
● الكشف التلقائي عن الورق العلوي والسفلي، تقنية التصحيح المؤازر الأوتوماتيكي. اجعل الورقة العلوية تتعقب الورقة السفلية وتناسبها تلقائيًا، والدقة عالية.
● منصة الرفع ذات الاستخدام المزدوج، يمكننا استخدام هيكل ما قبل التراص لدفع الورق المكدس مسبقًا إلى المنصة. يمكننا أيضًا دفع كومة الورق مباشرة إلى المنصة.
● الرف متعدد الوظائف للورق السفلي مناسب للمموج المنحني.
● استخدم نظام غراء دائري لتقليل فقدان الغراء وتثبيت تأثير التصاق الغراء.
● تعديل بنقرة واحدة للآلة بأكملها (ما عليك سوى إدخال حجم الورق).
● وظيفة ذاكرة الطلب، بنقرة واحدة لنقل الطلب السابق، مريحة وسريعة.
● مراقبة الفيديو.
المعلمات:
| الموديل | GFS1500 | GFS1700 | GFS1900 | GFS2200 |
| الحجم الأقصى | 1500*15000 مم | 1700*1700 مم | 1900*1900 مم | 2200*2100 مم |
| الحجم الأدنى | 360*380 مم | 380*400 مم | 450*450 مم | 500*500 مم |
| الورق العلوي | 120-800 جرام | 120-800 جرام | 120-800 جرام | 120-800 جرام |
| الورق السفلي | 300 جرام لكل متر مربع - 10 مم ورق مقوى ولوح كرتون |
300 جرام لكل متر مربع - 10 مم ورق مقوى ولوح كرتون |
300 جرام لكل متر مربع - 10 مم ورق مقوى ولوح كرتون |
300 جرام لكل متر مربع - 10 مم ورق مقوى ولوح كرتون |
| السرعة القصوى | 180 م/دقيقة | 180 م/دقيقة | 180 م/دقيقة | 180 م/دقيقة |
| الطاقة | 22 كيلو واط | 25 كيلو واط | 27 كيلو واط | 30 كيلو واط |
| دقة اللصق | ±1.0 مم | ±1.0 مم | ±1.0 مم | ±1.0 مم |
الميزات الهيكلية:
◆ اعتماد نظام التحكم في النقل الرائد في العالم، ما عليك سوى إدخال حجم الورق لضبط النظام تلقائيًا.
◆ تركيب عالي السرعة محوسب، يصل إلى 18000 قطعة في الساعة.
◆ رأس إمداد الهواء من نوع Chuanliu، مع أربع مجموعات من الفوهات الأمامية وأربع مجموعات من فوهات الشفط.
◆ يعتمد Feida Block ورق مقوى منخفض التراص، والذي يمكنه تركيب الورق على المنصة، ويمكنه تثبيت مكدس مسبق بمساعدة المسار
◆ استخدم مجموعات متعددة من العيون الكهربائية لمعرفة الموضع المتقدم للخط السفلي، واجعل المحرك المؤازر على جانبي ورق الوجه يدور بشكل مستقل لتعويض محاذاة الورق العلوي والسفلي، وهو دقيق وسلس.
◆ نظام تحكم إلكتروني كامل الوظائف، باستخدام واجهة الإنسان والآلة ونموذج برنامج PLC، يمكنه اكتشاف ظروف التشغيل وسجلات العمل تلقائيًا.
◆ يمكن لنظام تجديد الغراء التلقائي أن يعوض تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
مقدمة عن الفرع:
1. تغذية الورق السفلي
استخدم نظام التحكم الكهربائي بمحرك سيرفو المستورد، مع شفط Japan NITTA
حزام لجعل محول طاقة الشفط، ويتم تنظيف الحزام بواسطة أسطوانة المياه؛ براءة اختراع
التكنولوجيا لضمان خروج المموج والورق المقوى بسلاسة وتشغيل بسيط.
2. آلية تغذية الورقة العلوية
يمكن تعديل كل من رفع الورق وفوهة التغذية الخاصة بالمغذية الأوتوماتيكية عالية السرعة بحرية لتكييفها مع كل من الورق الرقيق والسميك. جنبًا إلى جنب مع مضخة بيكر. تأكد من أن الورق العلوي يتدفق بسرعة وسلاسة.
3. النظام الكهربائي
مصمم وفقًا لمتطلبات CE الأوروبية، لضمان استقرار الماكينة وكفاءتها العالية وانخفاض الأعطال. باستخدام واجهة الإنسان والآلة ومجموعة PLC، اعرض جميع المعلومات، مثل التحذير واكتشاف الخطأ والأعطال وسرعة التشغيل وما إلى ذلك على الشاشة في لمحة.
4. جزء ما قبل التراص
يمكن ضبط نظام ما قبل التراص بوظيفة مسبقة الضبط كحجم الورق من خلال شاشة اللمس وتوجيهه تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. الإرسال
يتم اعتماد حزام متزامن Gates مع محمل SKF كنقل رئيسي لضمان الاستقرار. يمكن تعديل كل من بكرات الضغط وبكرة التخميد وقيمة الغراء بسهولة عن طريق المقبض باستخدام المشفر الميكانيكي.
6.نظام تحديد المواقع الأيسر والأيمن
7. نظام تحديد المواقع وبكرة الغراء
استخدام مجموعات متعددة من المستشعر الكهروضوئي في المواضع النسبية للأوراق السفلية،
تحكم في الأوراق العلوية على جانبي المحرك المؤازر للقيام بعمل تعويض مستقل، بحيث يكون تحديد المواقع الدقيق للورق العلوي والورق السفلي.
بكرة من الفولاذ المقاوم للصدأ، لا تصدأ أبدًا، بعد الطحن الضيق،
تضمن الحد الأدنى من كمية الغراء المطلية بالتساوي.
يتم تنظيف الأسطوانة السفلية بواسطة أسطوانة المياه.
8. نظام تشغيل شاشة اللمس
يعتمد التحكم المركزي لشاشة اللمس، ويدرك الحوار بين الإنسان والآلة مع واجهة الإنسان والآلة عالية الدقة، ويدرك المراقبة الديناميكية في الوقت الفعلي للتشغيل والخطأ، مما يجعل من الأسهل تعديل المشاكل وإصلاحها
9. نظام شفط كبير للورق السفلي
هذا النظام اختياري، إذا كانت منتجاتك تحتوي على ورق مقوى ولوح مموج و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.
10. نظام التشحيم التلقائي
قم بتشحيم المحمل بانتظام لإطالة عمر خدمة المحمل
11. وحدة تغذية سيرفو بدون عمود(اختياري)
هذا النظام اختياري، وأكثر ملاءمة للأوراق العلوية ذات الحجم الطويل.
12. مراقبة الفيديو (اختياري)
يمكن لهذا الخيار مراقبة تشغيل الماكينة، ولا يحتاج المشغل إلى التجول حول الماكينة بشكل متكرر.

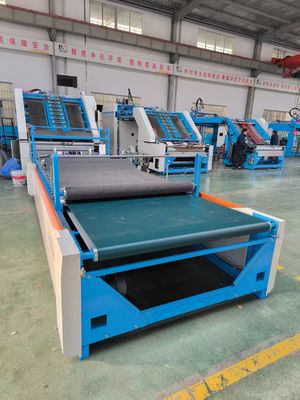

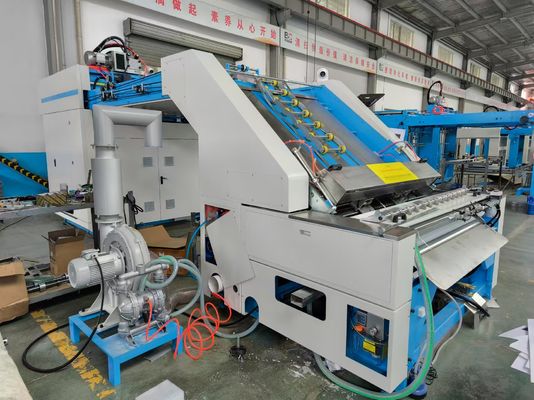

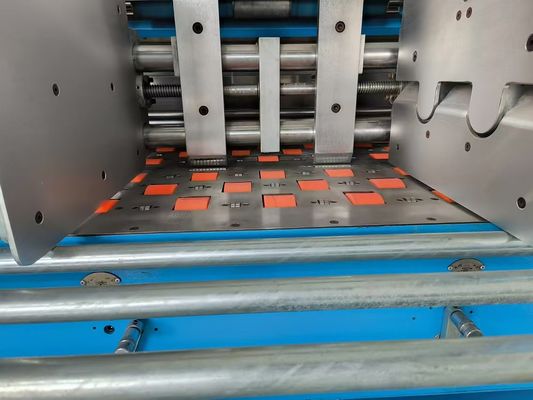

صورة الجهاز
