تفاصيل المنتج:
|
| التطبيق: | فيلم ، آلة التصفيح الألومنيوم | كوستوميريزيد: | متاحة |
|---|---|---|---|
| الوزن: | 8000 كجم | الحجم: | عرض 1500 مم |
| الوظيفة الرئيسية: | رقائق الورق المقوى | العلامة التجارية PLC: | سيمنز |
| السرعة القصوى: | 200 م / دقيقة | نوع الورق السفلي: | الورق المموج أو الورق المقوى |
| نوع العمل: | مبيعات المصنع مباشرة | النموذج: | GFHD 1500 |
| سرعة الغطاء: | 200 قطعة/دقيقة | نظام التحكم: | PLC |
| مواد التعبئة والتغليف: | ورق ، البلاستيك ، خشبي | نوع التغليف: | كرتون ، فيلم |
| النقاط الرئيسية للبيع: | إنتاجية عالية | طريقة الشحن: | عن طريق البحر |
| الوظيفة: | اثنين من الرقص من الورق المقوى | الضمان: | سنة واحدة |
| إبراز: | آلة لتصفيف الورق المقوى عالية السرعة,آلة طلاء الورق المقوى 200m/min,آلة التصفيف GFHD 1500,cardboard laminating machine 200m/min,GFHD 1500 laminating machine |
||

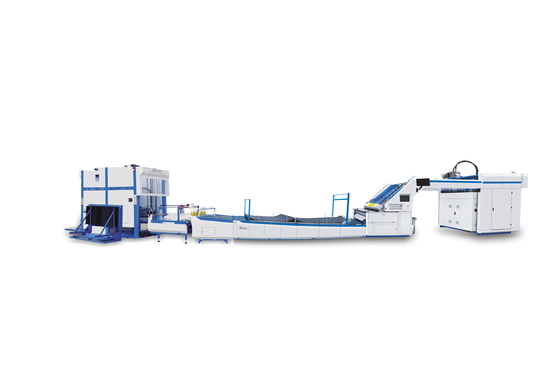

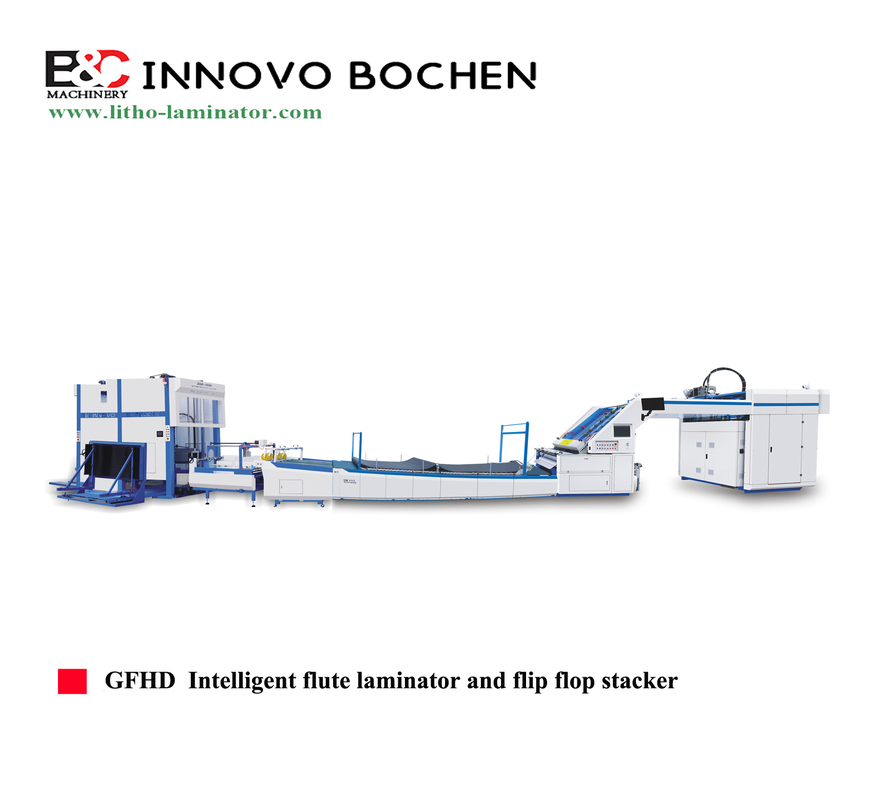

GFHD المصفوفة الذكية للنغمة ومجمع الفليب فلوب
إفهـ آلة تصفيف الصفارة الآلية عالية السرعة
لمحة عامة عن الجهاز:
GFH هو الجيل الأخير من آلة التصفيف السريعة الآلية عالية السرعة التي طورتها شركتنا.ومقياس الجانب الورق العلوي يتبنى مقياس الجانب الحركة ومبدأ تتبع سطح الورق الخدمة وتصحيح.والورق السفلي يستخدم نظام حافة رصاصتين، لا يوجد أدوات ضغط، يستخدم امتصاص تدفق عالي لتغذية الورق، لا يوجد ضغط على الورق. يمكن أن يفعل أفضل للحفاظ على النوع الأصلي من اللوحة.يمكن أن يكتشف تلقائيًا ارتفاع الورق المموج، تلقائيًا ضبط الفجوة بين الأطواق، تلقائيًا ضبط كمية الغراء، ولا تحتاج إلى غسيل أدوات الغسيل.يمكن أن تصل سرعة التصفيف القصوى إلى 200 متر / دقيقة (24سرعة عالية وكفاءة عالية ودقة عالية هي الخيار المثالي.
خصائص الأداء:
1الصفحة العلوية التداخل التغذية + تصحيح دون توقف، سرعة عالية دون فقدان الدقة. السرعة يمكن أن تصل إلى 180 متر / دقيقة.
2ورقة السفلية نظام تغذية حافة الرصاص وتغذية امتصاص امتصاص عالية التدفق.لن يدمر صلابة الورق المموج)، وضمان مقاومة الضغط من الورق المموج، وتقليل كمية الغراء بنسبة 30٪، والتي لا توفر فقط المال، ولكن أيضا يحل ظاهرة العلكة الزائدة.
3. ويتم تصنيع الدوال الضغط الأمامي من مادة polifluoroethylene جديدة، والتي هي حرة لغسل، ومن ثم تقليل قوة العمل من المشغل.
4لا توجد آلة كاملة بدون مقبض، ضبط الكهربائي، سمك الكشف التلقائي، والحد من قوة عمل واحد، وزيادة وقت العمل الفعلي.
5لأن الآلة تستخدم التداخل التغذية، لا وجود لتصحيح الفجوة دون توقف، لذلك زيادة وقت وحدة الخروج بنسبة 50٪، والتي خفضت كثيرا استهلاك الطاقة من وقت وحدة،وكان حقا زيادة الإنتاج وتوفير الطاقة.
6. يتبنى نظام محاذاة الصفحة العليا لضمان الدقة العالية. يمكن اختيار وضع التغذية على ورقة التداخل أو نوع ورقة الفصل.
7. التصميم الرقمي يدرك ضبط تلقائي لحجم الغراء. ضبط تلقائي للفجوة من عجلة الغراء (بالتلقائي وفقا لسمك ورقة القاع).
8. تصميم عجلة أنيلوكس من الفولاذ المقاوم للصدأ الكبيرة (160 ملم في القطر) مستقرة وذات كفاءة عالية ، وتغطية بالتساوي وتوفير حجم الغراء.
9. الكشف التلقائي عن الورق العلوي والسفلي ، تكنولوجيا تصحيح الخدمة التلقائية. جعل الورق العلوي تتبع وتلائم الورق السفلي تلقائيًا ، والدقة عالية.
10. منصة الرفع ذات الاستخدام المزدوج، يمكننا استخدام هيكل المكعب المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضا دفع كومة الورق مباشرة إلى المنصة.
11الرف متعددة الوظائف من الورق السفلي مناسبة للورق المنحني المموج.
12. استخدم نظام الغراء المتداول للحد من فقدان الغراء وتثبيت تأثير الالتصاق الغراء.
13. تعديل نقرة واحدة من الجهاز بأكمله (فقط أدخل حجم الورق).
14. وظيفة ذاكرة الطلب، نقرة واحدة لنقل الطلب السابق، مريحة وسريعة.
15مراقبة الفيديو
16مجموع 9 أجهزة خدمة
المواصفات:
| النموذج | GFH-1500 | GFH-1700 | GFH-1900 | GFH-2200 |
| ماكس شييت | 1500×1500ملم | 1700×1700ملم | 1900×1900ملم | 2200*2100ملم |
| ورقة من | 360×380ملم | 360×400ملم | 500×500ملم | 500*500ملم |
| سمك الورق العلوي | 120-800 غرام | 120-800 غرام | 120-800 غرام | 120-800 غرام |
| السرعة القصوى | 200 متر/دقيقة | 200 متر/دقيقة | 200 متر/دقيقة | 200 متر/دقيقة |
| الدقة | ± 0.8-1mm | ± 0.8-1mm | ± 0.8-1mm | ± 0.8-1mm |
| القوة | 22 كيلوواط | 25 كيلوواط | 27 كيلوواط | 30 كيلوواط |
| سمك الورق السفلي |
≤10mm ((اللوحات المموجة من A إلى F) ≥400 غرام من الورق المقوى |
≤10mm ((اللوحات المموجة من A إلى F) ≥400 غرام من الورق المقوى |
≤10mm ((اللوحات المموجة من A إلى F) ≥400 غرام من الورق المقوى |
≤10mm ((اللوحات المموجة من A إلى F) ≥400 غرام من الورق المقوى |
| استهلاك الغراء | النغمة: 15g/m2 النغمة: 20g/m2 | |||
مقدمة:
1.إطعام الورق السفلي
نظام تغذية حافة الرصاص. لا يوجد هيكل ضغط تغذية لا يضر باللوح المموج ويزيد من مقاومة الضغط لللوح المموج.تستخدم العجلات محمولًا أحادي الاتجاه (يقلل من ارتداء العجلات المطاطية). عجلات المطاط العريضة تضمن أن E، F، و G المموجة لا تتشوه. ويمكن أيضا أن تمر أكثر من 400gm من الورق المقوى أو اللوح الرمادي.
2.آلية تغذية الأوراق العليا
مجهزة بجهاز تغذية عالي السرعة بدون عمود، ومع مضخة فراغ بيكر. يتم التحكم في الجزء الأمامي والخلفي من المغذية بواسطة محرك الخدمة. بعد حجم الورق المدخل،سيتم وضعها تلقائيًا. يمكن أن تختار طريقة التغذية ورقة التداخل أو نوع ورقة الفصل. يتبنى نظام محاذاة ورقة أعلى لضمان دقة عالية.
3.النظام الكهربائي
تستخدم بشكل رئيسي نظام سيمنز الكهربائي لضمان استقرار الآلة وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والآلة ومزيج PLC، وعرض جميع المعلومات على الشاشة.
وظيفة ذاكرة الطلب، نقرة واحدة لنقل الطلب السابق، مريحة وسريعة.
4.الجزء السابق للمجموعة
تحديد كومة من الورق تحت حالة عدم التوقف، وتحسين الكفاءة.
يتم التحكم في عرض المكعب المسبق بواسطة المحرك ، يتم تحديد حجم الورق تلقائيًا.يمكننا استخدام هيكل ما قبل التراص لدفع قبل كومة من الورق في المنصةويمكننا أيضاً دفع كومة الورق مباشرة إلى المنصة ويمكن ضبط المنصة حول الموقف الفعلي لمجموعة الورق
5.نظام التثبيت وسلسلة الغراء
مجهزة بأجهزة استشعار ومحرك الخدمة، والتحكم في الأوراق العليا للقيام بعمل تعويض مستقل لضمان دقة عالية.تصميم عجلة أنيلوكس الفولاذ المقاوم للصدأ الكبيرة (160 مم في القطر) مستقرة وعالية الكفاءة، طلاء بالتساوي وتوفير الغراء.
التصميم الرقمي يدرك ضبط تلقائي لحجم الغراء. تعديل تلقائي للفجوة من عجلة الغراء (بالتلقائي وفقا لسمك ورقة القاع).
6.نظام التشحيم الآلي
قم بتشحيم المحامل بانتظام لتمديد عمر خدمة المحامل وتوفير التكلفة.
7.نظام التغذية الضخم
التداخل بين الأوراق، السرعة أسرع والعمل أكثر استقراراً وأكثر ملاءمة للورق الرقيق.
مادة جديدة من البوليفلور إيثيلين للوصلات الضغطية، والتي يمكن غسلها وفرشها، ومن ثم تقليل قوة عمل المشغل.
تبني جهاز قياس سمك عالي الدقة مع محرك سيرفو. سيتم ضبط كل ضغط الدوال تلقائيًا.
لا يوجد عجلة ضغط، استخدم نظام امتصاص عالي التدفق، يمكنه الحفاظ على صلابة اللوحة الأصلية، يحمي اللوحة بشكل أفضل
.
هذا النظام هو لتغذية الصفحة العلوية في الجزء الجسر، فإنه يمكن أن تجعل الصفحة العلوية محاذاة لتعزيز دقة الورق.
اعتمد نظام الرفع الهيدروليكي. عندما تضغط على الزر، فإنه سوف يرفع. من المريح لغسل لفة الغراء.
استخدام محرك منفصل واحد للسيطرة على رولر الغراء، عندما تحتاج الآلة إلى التوقف، رولر الغراء لن تتوقف. يمكن أن تبقي الغراء جيدا، لا تتفوق. ثم لإنقاذ الغراء.
وظيفة ذاكرة الطلبات. يمكن للآلة تخزين سجل الطلبات السابقة. عندما تريد القيام بعمل سابق. مجرد إثارة الطلب السابق، والآلة سوف تتكيف مع بيانات هذا الطلب تلقائيًا.
هذا النظام يمكن أن يكتشف الورق العلوي عند التشغيل لتجنب أوراق مزدوجة تغذية في نفس الوقت.
قائمة بعض الأجزاء
| سلسلة | الجزء | البلد | العلامة التجارية |
| 1 | المحرك الرئيسي | ألمانيا | سيمنز |
| 2 | جهاز تحكم الحركة | الصين | التصميم الذاتي Innovo |
| 3 |
السيرفو الرئيسي (ياسكوا مع المحول) |
اليابان الصين |
ياسكاوا فيرشي |
| 4 | PLC | ألمانيا | سيمنز |
| 5 | مضخة ضغط الفراغ | ألمانيا | (بيكر) |
| 6 | محول التردد | ألمانيا | سيمنز |
| 7 | إدارة القياس الأمامية | اليابان | ياسكاوا |
| 8 | مُشفر | اليابان | أومرون |
| 9 | محرك الصحافة | تايوان | كبيغ |
| 10 | محرك تعديل عرض المحرك الرئيسي | تايوان | كبيغ |
| 11 | محرك عرض التغذية | تايوان | كبيغ |
| 12 | محرك التغذية | تايوان | الحديد |
| 13 | خفض سرعة الورق | تايوان | الحديد |
| 14 | سلسلة | الصين | خيارات اليابان |
| 15 | إرسال | اليابان | أومرون |
| 16 | مفتاح إلكتروني بصري | تايوان | (فوتيك) |
| 17 | رله الحالة الصلبة | تايوان | (فوتيك) |
| 18 | مفاتيح الشهرة | اليابان | أومرون |
| 19 | رلاي مستوى المياه | تايوان | (فوتيك) |
| 20 | جهة الاتصال | فرنسا | (شنايدر) |
| 21 | المنزلق الموجّه الخطي والسكك الحديدية الموجّه | تايوان | الـ HIWIN |
| 22 | مقياس الطاقة | اليابان | توكوس |
| 23 | الزر | فرنسا | (شنايدر) |
| 24 | مقاومة الفرامل | تايوان | TAYEE |
| 25 | الشاشة الملموسة | تايوان | (ويينفيو) |
| 26 | مفتاح الهواء | فرنسا | (شنايدر) |
| 27 | إرسال الحرارة | فرنسا | (شنايدر) |
| 28 | نظام الطاقة المتواصلة | تايوان | مينغوي |
آلة زد لتحويل العجلات
مقدمة المنتج
آلة التكديس هي مادة ملحوظة لآلة تصفيف الأوراق التي تتكون من طاولة ورق بطيئة، ومجموعة من الطاولات الورقية، وطاولة تدوير وطاولة استلام الورق.يتم توصيل الورق إلى وحدة ورق الكريب من خلال طاولة التغذية البطيئة، ويتم تجميع الورق في كومة من الورق ومن ثم يتم إرسالها إلى طاولة الدوران،ويتم استخدام آلية تحويل كومة الورق في طاولة التحويل لتحويل كومة الورق مرة واحدة وتحويلها إلى طاولة التحويل.
يتم إدخال الجزء العلوي إلى آلية فصل الورق بواسطة آلية نقل الحزام ومن ثم يدخل إلى الجزء العلوي من الطاولة المستقبلة. بعد أن تنتهي الورقة بأكملها،يتم إسقاط الورق على علبة طاولة الاستقبال، وبالتالي تحقيق العد الكامل للورق الآلي، وتحويل الورق وتراكم الورق.لديها مزايا تسطيح وتثبيت الورق والحد كبير من متطلبات القوى العاملة وتحسين فعالة كفاءة توصيل الورق، مما يقلل من كثافة التسليم اليدوي.
خصائص الأداء
A. يمكن دفع المنصة إلى الآلة تلقائيًا.
B. معادلة 12000 قطعة / ساعة سرعة آلة طبقة النغمة.
C. يمكن تغيير وضع الالتفاف لمنع الورق من الانحناء.
D. لا يوجد وظيفة وقف لجمع لتحسين كفاءة الإنتاج.
E. تقليل العمل وتقليل كثافة العمل.
F. يمكن أن يضرب الورق بشكل جيد ويتم تجميعه في كومة.
G.Machine يمكن أن تتطابق مع مختلف الشركات المصنعة لآلات طلاء النغمة.
الورق يمكن أن يخرج من الخلف أو الجانب
I. ضبط نقرة واحدة (فقط أدخل حجم الورق).
J. مراقبة الفيديو (اختياري).
المعلمات:
| النموذج | ZSD1500 | ZSD 1700 | ZSD 1900 | ZSD 2200 |
| الحجم الأقصى للورق | 1500*1500ملم | 1700*1700ملم | 1900*1900ملم | 2200*2100ملم |
| الحجم الدقيق للورق | 420*450ملم | 420*450ملم | 420*450ملم | 420*450ملم |
| السرعة | 12000 قطعة/ساعة | |||
| القوة | 8 كيلوواط | 10 كيلوواط | 16 كيلوواط | 16 كيلوواط |
| وزن الجهاز | 4000 كجم | 4000 كجم | 4500 كجم | 4500 كجم |
| فولاجيه | 380VAC/3P | 380VAC/3P | 380VAC/3P | 380VAC/3P |
| البعد | 8100*2900*3150ملم | 8100*2900*3150ملم | 13800*2700*2950ملم | 13800*2900*2950ملم |
مقدمة الفرع
1وحدة الفصل
هذا الجزء لديه وظيفة تسريع للفصل السريع للصفائح. في الوقت نفسه، يمكن للمشغلين اختيار المنتجات دون معيار.
2الكونت و ستاكر
هذا الجزء يمكن أن يضرب الورق بشكل جيد ويرسله. يمكن ضبط ارتفاع كومة الورق من خلال موقع جهاز الاستشعار.
3إدارة الجهاز
هذا الجزء يمكن أن يرسل الورق إلى طاولة التسليم، ويتم التحكم في تشغيل هذا الجزء بواسطة محرك الخدمة. بالإضافة إلى ذلك، يمكننا أيضا ضبط وضع الارتداد في الشاشة.
4طاولة التسليم
هذا الجزء يمكن أن يضرب الورق بشكل جيد ويتراكم في كومة من الورق.
5الشاشة الملموسة
يمكننا تعيين حجم الورق هنا، سيتم ضبط التوجه تلقائيًا.
الخيارات:
1الخروج التلقائي
هذا الجهاز يمكن أن يطعم بطبيعة الحال كومة الورق.
2محمل الصناديق الآلي
هذا الجهاز يدفع الوعاء تلقائيًا إلى الآلة لسهولة التشغيل.
