تفاصيل المنتج:
|
| نوع القيادة: | طريقة كهربائية | سماكة سمك الورق لأسفل: | 400gsm-10mm من الورق المقوى وكن الفلوت |
|---|---|---|---|
| سرعة الخط (م/دقيقة): | 150-160 | السعر المحدد FOB: | 80000 USD |
| الحد الأدنى لحجم الورقة: | 1500: 40*45 سم 1700: 45*45 سم | نوع التصفيح: | الورق المقوى+المملح+المملح |
| حجم المادة الأقصى: | 1500*1500mm و 1700*1700mm | حجم الأسطوانة الغراء: | قطر Anilox Roller 160mm |
| تعديل: | ذكي |
معدات تغليف عالية الدقة من 5 طبقات من الورق إلى الورق المقوى مع تحكم وتصحيح تلقائي بالسيرفو
خصائص الأداء
● يمكن لهذه الآلة أن تجمع بين لوحين من الورق المقوى وأي نوع من الورق العلوي معًا. يمكنها إنتاج لوح من طبقتين (ورق مقوى + ورق مقوى) و 3 طبقات و 4 طبقات و 5 طبقات و 7 طبقات ومنتجات أخرى.
● نوع التغليف: ورق مقوى + ورق مقوى + ورق مقوى، ورق مقوى + ورق مقوى، ورق مقوى + ورق مقوى، ورق مقوى + ورق مقوى، ورق مقوى + لوح رمادي + ورق مقوى، إلخ.
● الكشف التلقائي عن الورق العلوي والسفلي، تقنية التصحيح التلقائي بالسيرفو. اجعل الورق العلوي يتتبع الورق السفلي ويتناسب معه تلقائيًا، والدقة عالية.
● يستخدم جزء تغذية الورق السفلي نظام تحكم بمحرك سيرفو مستورد، مع حزام شفط ياباني NITTA جنبًا إلى جنب مع نظام التغذية بالحافة الأمامية.
● الرف متعدد الوظائف للورق السفلي مناسب للورق المقوى المنحني.
● أسطوانة غراء كبيرة من الفولاذ المقاوم للصدأ (160 مم) مع طحن أنيلوكس دقيق لضمان طلاء غراء متساوٍ حتى عند الحد الأدنى لكمية الغراء.
● منصة الرفع ذات الاستخدام المزدوج، يمكننا استخدام هيكل المكدس المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضًا دفع كومة الورق مباشرة إلى المنصة.
● مواد البولي إيثيلين الخاصة على سطح أسطوانة الطلاء وأسطوانة الضغط، يتم إسقاط الغراء تلقائيًا، بدون فرك.
● استخدم نظام غراء دائري لتقليل فقدان الغراء وتثبيت تأثير التصاق الغراء.
● تعديل بنقرة واحدة للآلة بأكملها (ما عليك سوى إدخال حجم الورق).
● مراقبة الفيديو.
المعايير:
| الموديل | SFC1500 | SFC1700 | SFC1900 | SFC2200 |
| الحجم الأقصى | 1500 * 15000 مم | 1700 * 1700 مم | 1900 * 1900 مم | 2200 * 2100 مم |
| الحجم الأدنى | 360 * 380 مم | 380 * 400 مم | 450 * 450 مم | 500 * 500 مم |
| الورق العلوي | 120-800 جرام | 120-800 جرام | 120-800 جرام | 120-800 جرام |
| الورق السفلي | 300 جرام لكل متر مربع - 10 مم ورق مقوى وورق مقوى |
300 جرام لكل متر مربع - 10 مم ورق مقوى وورق مقوى |
300 جرام لكل متر مربع - 10 مم ورق مقوى وورق مقوى |
300 جرام لكل متر مربع - 10 مم ورق مقوى وورق مقوى |
| السرعة القصوى | 150 م / دقيقة | 150 م / دقيقة | 150 م / دقيقة | 150 م / دقيقة |
| الطاقة | 22 كيلو واط | 25 كيلو واط | 27 كيلو واط | 30 كيلو واط |
| دقة اللصق | ±1-2.5 مم | ±1-2.5 مم | ±1-2.5 مم | ±1-2.5 مم |
الميزات الهيكلية:
◆ اعتماد نظام التحكم في النقل الرائد في العالم، ما عليك سوى إدخال حجم الورق لضبط النظام تلقائيًا.
◆ تركيب عالي السرعة محوسب، يصل إلى 12000 قطعة في الساعة.
◆ رأس إمداد الهواء من نوع Chuanliu، مع أربع مجموعات من الفوهات الأمامية وأربع مجموعات من فوهات الشفط.
◆ يعتمد Feida Block ورق مقوى منخفض التكديس، والذي يمكنه تركيب الورق على المنصة، ويمكنه تثبيت مكدس مسبق بمساعدة المسار
◆ استخدم مجموعات متعددة من العيون الكهربائية لمعرفة الموضع المتقدم للخط السفلي، واجعل محرك السيرفو على جانبي ورق الوجه يدور بشكل مستقل لتعويض محاذاة الورق العلوي والسفلي، وهو دقيق وسلس.
◆ نظام تحكم إلكتروني كامل الوظائف، باستخدام واجهة الإنسان والآلة ونموذج برنامج PLC، يمكنه اكتشاف ظروف التشغيل وسجلات العمل تلقائيًا.
◆ يمكن لنظام تجديد الغراء التلقائي أن يعوض تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.
مقدمة عن الفرع:

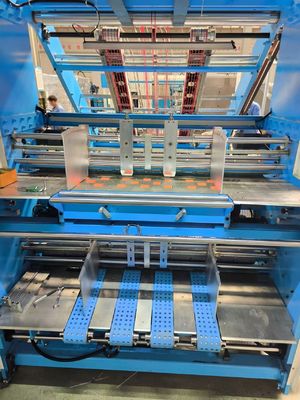

1. تغذية الورق السفلي
استخدم نظام تغذية الحافة المزدوجة. يمكنه الحفاظ على تغذية الورق السفلي بسلاسة أكبر. ويمكنه أيضًا القيام بتغذية الورق المقوى.
2. آلية تغذية الورق العلوي
يمكن تعديل كل من رفع الورق وفوهة التغذية الخاصة بالمغذية الأوتوماتيكية عالية السرعة بحرية لتكييفها مع الورق الرقيق والسميك. جنبًا إلى جنب مع مضخة بيكر. تأكد من أن الورق العلوي يمر بسرعة وسلاسة.
3. النظام الكهربائي
تم تصميمه وفقًا لمتطلبات CE الأوروبية، مما يضمن استقرار الآلة وكفاءتها العالية وتعطلها المنخفض. باستخدام واجهة الإنسان والآلة ومجموعة PLC، اعرض جميع المعلومات، مثل التحذير واكتشاف الأخطاء والأعطال وسرعة التشغيل وما إلى ذلك على الشاشة في لمحة.
4. الجزء المسبق
يمكن ضبط نظام التكديس المسبق مع وظيفة الضبط المسبق كحجم الورق من خلال شاشة اللمس وتوجيهه تلقائيًا لتقليل وقت الإعداد بكفاءة.
5. الإرسال
يتم اعتماد حزام متزامن من بوابات جنبًا إلى جنب مع محمل SKF كإرسال رئيسي لضمان الاستقرار. يمكن تعديل كل من بكرات الضغط وبكرة التخميد وقيمة الغراء بسهولة عن طريق المقبض باستخدام المشفر الميكانيكي.
6.نظام تحديد المواقع من اليسار إلى اليمين

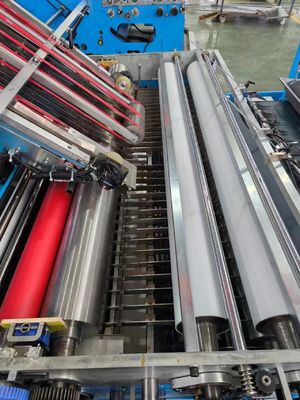

7. نظام تحديد المواقع وأسطوانة الغراء
استخدام مجموعات متعددة من المستشعر الكهروضوئي في المواضع النسبية للأوراق السفلية،
تحكم في الأوراق العلوية على جانبي محرك السيرفو للقيام بعمل تعويض مستقل، بحيث يتم تحديد موضع الورق العلوي والورق السفلي بدقة.
بكرة من الفولاذ المقاوم للصدأ، لا تصدأ أبدًا، بعد الطحن الضيق،
تضمن الحد الأدنى من كمية الغراء المطلية بالتساوي.
يتم تنظيف البكرة السفلية بواسطة بكرة الماء.
8. نظام تشغيل شاشة اللمس
يعتمد التحكم المركزي لشاشة اللمس، ويدرك الحوار بين الإنسان والآلة مع واجهة الإنسان والآلة عالية الدقة، ويدرك المراقبة الديناميكية في الوقت الفعلي للتشغيل والخطأ، مما يجعل من الأسهل تعديل المشاكل وإصلاحها
9. نظام التغذية بالحافة الأمامية (اختياري)
هذا النظام اختياري، وهو أكثر ملاءمة للأوراق السفلية الكبيرة والسميكة.
10. مغذّي سيرفو بدون عمود(اختياري)
هذا النظام اختياري، وهو أكثر ملاءمة للأوراق العلوية ذات الحجم الطويل.
11. نظام شفط كبير للورق السفلي(اختياري)
هذا النظام اختياري، إذا كانت منتجاتك تحتوي على ورق مقوى وورق مقوى و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.
12. نظام التشحيم التلقائي (اختياري)
قم بتشحيم المحمل بانتظام لإطالة عمر خدمة المحمل
13. مراقبة الفيديو (اختياري)
يمكن لهذا الخيار مراقبة تشغيل الآلة، ولا يحتاج المشغل إلى التجول حول الآلة بشكل متكرر.

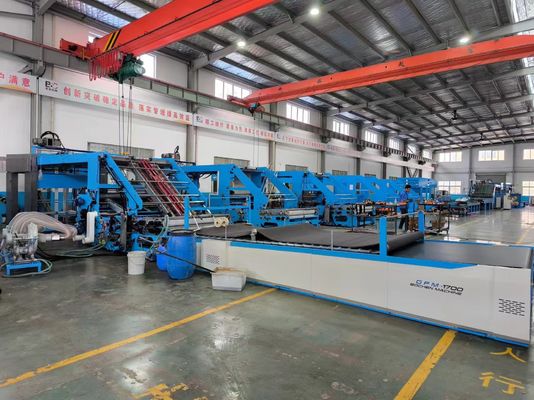

صورة الجهاز
