آلة تصفيح الألواح بالتحكم السيرفو لتصفيح الورق المقوى ذي 5 طبقات وأنواع تصفيح متعددة

• المصفوفات مزيج من اثنين من الألواح المموجة وأي ورق أعلى لإنتاج منتجات ذات طبقتين، 3 طبقات، 4 طبقات، 5 طبقات، 7 طبقات
• يتعامل مع أنواع مختلفة من التصفيف: المموجة + المموجة + الورق المقوى ، المموجة + الورق المقوى ، الورق المقوى + اللوحة الرمادية + الورق المقوى ، الخ.
• الكشف التلقائي عن الورق مع تقنية تصحيح الخدمة لتحديد محاذاة الورق من الأعلى إلى الأسفل
• نظام تحكم محرك الخدمة المستورد مع حزام امتصاص اليابان NITTA وتغذية حافة الرصاص
• رف متعدد الوظائف يستوعب المواد الموجة المنحنية
• رولر الغراء من الفولاذ المقاوم للصدأ 160 ملم مع طحن رقيق من الأنيلوكس للتغطية المتساوية
• منصة رفع مزدوجة الاستخدام مع بنية ما قبل التراص
• طواحين مغلفة بالبوليثيلين لتحرير الغراء تلقائيًا
• نظام الغراء المتداول يقلل من النفايات ويثبت الالتصاق
• ضبط آلة بلمسة واحدة عن طريق إدخال حجم الورق
• نظام مراقبة فيديو متكامل

• نظام التحكم المتقدم في ناقل النقل مع ضبط حجم الورق التلقائي
• التثبيت الحاسوبي السريع (حتى 12000 قطعة/ساعة)
• رأس إمدادات الهواء من نوع Chuanliu مع مجموعات مضخات متعددة
• نظام Feida Block للتعامل مع الورق المقوى المنخفض
• عيون كهربائية متعددة لمواءمة الورق بدقة
• التحكم الإلكتروني الكامل الوظيفي مع مراقبة HMI و PLC
• إعادة ملء الغراء التلقائي بنظام إعادة التدوير

عرض التفاصيل

1التحكم بشاشة اللمس

فقط قم بتثبيت الشاشة الملموسة، سيتم تعديل الحجم تلقائيًا.


مع نظام المقياس الجانبي لزيادة دقة التصفيف و مع ياسكاوا اثنين من أجهزة الخدمة للحفاظ

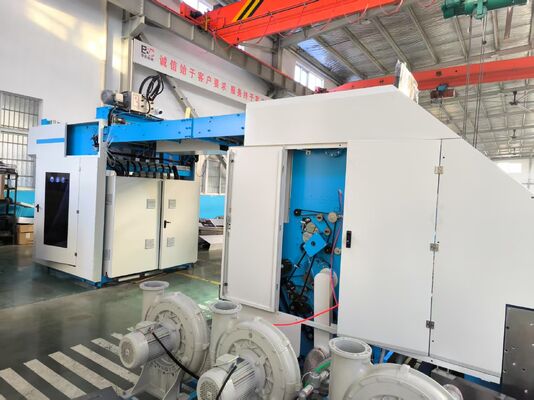

4التكوين الكهربائي

تستخدم بشكل رئيسيتصديرنظام كهربائي لضمان استقرار الجهاز، وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات على الشاشة.

1. يتم تجهيز الجهاز بـ 13 محرك خدمة ، لتحقيق التحكم الكامل في الخدمة.
2. الـ PLC المصدر في ألمانيا يضمن الاستقرار والمتانة.
3. يتم وضع جميع الأجهزة الكهربائية في خزانة تحكم واحدة، مما يجعل الصيانة أسهل.

1. باستخدام أربع كاميرات عالية الوضوح، يتم مراقبة حالة تشغيل الآلة باستمرار.
2. إن أدوات الضغط مصنوعة من مواد خاصة لمنع العمليات الخطرة من الغسيل اليدوي. قطر طبل الدوار الضغط هو 150 ملم.
3. يتم تعيين مقبض التحكم عن بعد بجانب الدوار.

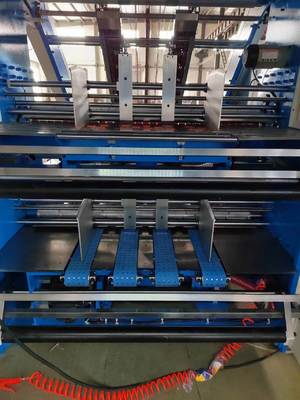

6"طعام بدون عمود، يمكنه إطعام الورق بشكل أكثر استقراراً"

1. مجهزة بسرعة عاليةأداة المغذية, الجزء الأمامي والخلفي منfeإيدريتم التحكم بها بواسطة محرك الخدمة.بعد إدخال حجم الورق، وسيتم وضعها تلقائيًا.رفع الورقمصاصة التوجيهيمكن تعديلها بحرية لضمان أنه سواء كان سميكاً أو رقيقاً
   يمكن تسليم الورق بسرعة وسلاسة.

2.(بيكر)مضخة فراغ
3مجهزة بنظام كشف مزدوج

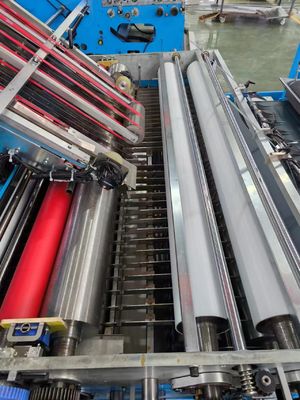

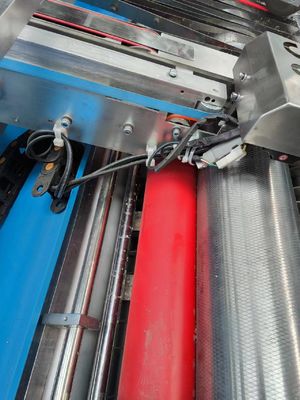

7"الصلب المقاوم للصدأ رولر الغراء (غراء متساو) "

1. مجهزة بمستشعرالمحركات والموترات, أوراق التحكم العليا للقيام بعمل تعويض مستقللضمان دقة عالية.
2. تصميم الفولاذ المقاوم للصدأ الكبيرالأنيلوكسالدوار (160 ملم قطر) مستقرة وكفاءة عالية، وتغطية بالتساوي وتوفير حجم الغراء.
3. استخدم نظام غراء متداول للحد من فقدان الغراء وتثبيت تأثير الالتصاق الغراء.
4. يسمح جهاز الاحتفاظ اللاصق الفريد بتداول الغراء أو يسمح بإغلاقه بالكامل دون تداول. يمكن استخدام أنواع مختلفة من الغراء ،و خيارات الاختيار أكثر اتساعا.

8نظام التراكم المسبق

1. تحديد كومة من الورق تحت حالة عدم التوقف، وتحسين الكفاءة. عرض قبل-المتسلسليتم التحكم بها بواسطة المحرك يتم وضع حجم الورق تلقائيًا.
2. منصة رفع ذات الاستخدام المزدوج، نحنيمكن أن تستخدم-المتسلسلهيكل لدفع كومة من الورق في المنصة.
3. يمكننا أيضاًادفعي كومة الورق مباشرة الى المنصة تم تعديلها حول الوضع الفعلي لمجموعة الورق.
4. منصة الطابق الثاني يمكن أن تتحرك يساراً و يميناً تلقائياً

1. تزيين العامل بانتظام لتمديد عمر الخدمة من العاملوتوفير التكلفة.
2. يمكن التحكم بسهولة أكبر في مروحة التدفق العالي للمواد المموجة التي تعرضت للتشوه.

10.تعديل ضغط العجلة بواسطة نظام قياس الخدمة والسمك

1. يعتمد النظام على نظام تحكم منفصل لمحرك اللصق والمحرك الرئيسي. عندما يتوقف المحرك الرئيسي ، يعمل محرك عجلة اللصق بسرعة منخفضة ،والذي لا يوفر الكهرباء فحسب بل يمنع أيضاً تجاوز الغراء.
2. مجهزة بنظام تعديل ذكي، يمكنها تعديل حجم الورق بشكل ذكي.تنفيذ عملية التبديل السريع
3. نظام الكشف التلقائي عن سمك صفحات الغلاف من الورقليس هناك حاجة لقياس اليدوي للسمك.

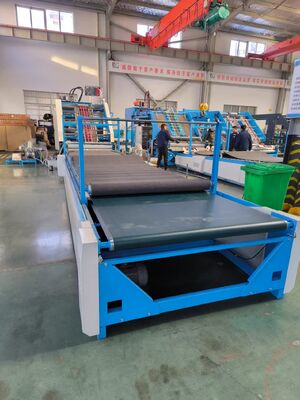

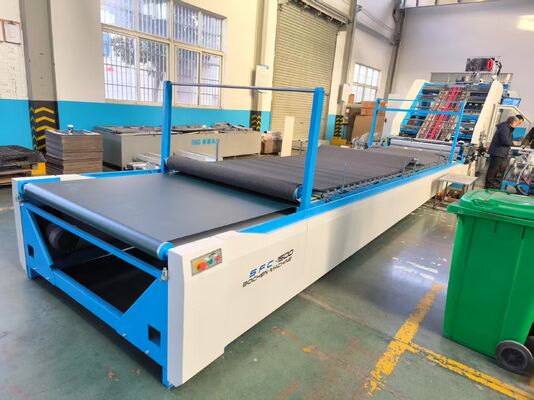

11. نظام نقل الضغط

8 أمتار طويلة محمولة الضغط، جعل المنتجات النهائية تجف أسرع والحفاظ على المنتجات جيدة الجودة. والجانب السفلي مع رجل متحرك، سهلة للتنقل. هو أكثر ملاءمة للعمل.
