منزل المنتجاتآلة الترقق ورقة إلى ورقة

150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة

شهادة
الصين Anhui Innovo Bochen Machinery Manufacturing Co., Ltd. الشهادات
الصين Anhui Innovo Bochen Machinery Manufacturing Co., Ltd. الشهادات
ابن دردش الآن

150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة

150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة
150m/Min Servo Automatic High Speed 5 ply Corrugated Paper Sheet To Sheet Laminating Machine
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة

صورة كبيرة :  150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة

تفاصيل المنتج:
مكان المنشأ: أنوهاي
اسم العلامة التجارية: Innovo Bochen
إصدار الشهادات: CE
رقم الموديل: SFC-1500/1700/1900
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: 65000-85000USD
تفاصيل التغليف: حقيبة التفريغ
وقت التسليم: أربعون يوماً
القدرة على العرض: 30 مجموعة في الشهر

150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة

وصف
سماكة الصفيحة السفلية: 1500 * 1500 مم حجم التصفيح الأدنى: 36 * 38 سم و 38 * 40 سم
سرعة الترقق: الحد الأقصى 150-160 متر/دقيقة نوع آلة تغليف: نوع 2+2+1
قدرة الإنتاج: 30 مجموعة / شهر
إبراز:

5 طبقة من ورقة إلى ورقة آلة طلاء,آلة تسطيح أوتوماتيكية,آلة لتصفيف الورق المموج بسرعة عالية

,

Servo automatic laminating machine

,

Corrugated Paper high speed laminating machine

Sfc الورق المموج ورقة إلى ورقة سيرفو 5LY الماكينة المصفوفة 150m/min السرعة العالية
خصائص الأداء

● يمكن لهذه الآلة أن تضع طبقة من اثنين من الألواح المموجة وأي نوع من الألواح العلوية معًا. يمكن أن تنتج ألواحًا مزدوجة الطبقات (الكرتون + الكرتون) ، 3ply، 4ply، 5ply، 7ply ومنتجات أخرى.

● نوع التصفيف: المموجة + المموجة + الورق المقوى، المموجة + المموجة، المموجة + الورق المقوى، الورق المقوى + الورق المقوى، الورق المقوى + الورق المقوى الرمادي + الورق المقوى، الخ.

● الكشف التلقائي عن الورق العلوي والسفلي ، وتكنولوجيا تصحيح الخدمة التلقائية. اجعل الورق العلوي يتتبع ويلائم الورق السفلي تلقائيًا ، والدقة عالية.

● يستخدم الجزء السفلي لتغذية الورق نظام تحكم محرك الخدمة المستورد ، مع حزام امتصاص NITTA الياباني ومع نظام تغذية حافة الرصاص.


● الرف متعدد الوظائف من الورق السفلي مناسبة للورق المموج المنحني.

● عجلة كبيرة من الصلب المقاوم للصدأ ((160 ملم) مع طحن رقيق من الأنيلوكس لضمان طبقة غراء متساوية حتى عند كمية صغيرة من الغراء.

● منصة الرفع ذات الاستخدام المزدوج ، يمكننا استخدام هيكل المكعب المسبق لدفع كومة الورق المسبقة إلى المنصة. يمكننا أيضًا دفع كومة الورق مباشرة إلى المنصة.

● مواد بولي إيثيلين خاصة على سطح عجلة الطلاء وعجلة الضغط ، يتم إسقاط الغراء تلقائيًا ، بدون غسيل.

● استخدم نظام الغراء المتداول لتقليل فقدان الغراء وتثبيت تأثير الالتصاق الغراء.

● ضبط آلة كاملة بنقرة واحدة (فقط أدخل حجم الورق).
● مراقبة الفيديو.

المعلمات:


النموذجSFC1500SFC1700SFC1900SFC2200
الحجم الأقصى1500*15000ملم1700*1700ملم1900*1900ملم2200*2100ملم
الحجم الأدنى360*380ملم380*400ملم450*450ملم500*500ملم
الورق العلوي120-800 غرام120-800 غرام120-800 غرام120-800 غرام
ورق أسفل300 غرام - 10 ملم
الألواح المموجة والألواح الورقية
300 غرام - 10 ملم
الألواح المموجة والألواح الورقية
300 غرام - 10 ملم
الألواح المموجة والألواح الورقية
300 غرام - 10 ملم
الألواح المموجة والألواح الورقية
السرعة القصوى150 متر/دقيقة150 متر/دقيقة150 متر/دقيقة150 متر/دقيقة
القوة22 كيلوواط25 كيلوواط27 كيلوواط30 كيلوواط
دقة العصا±1.0 ملم±1.0 ملم±1.0 ملم±1.0 ملم



الخصائص الهيكلية
◆ اعتمادا على نظام التحكم في النقل الرائد في العالم، تحتاج فقط إلى إدخال حجم الورق نظام ضبط تلقائي.

◆ التثبيت الحاسوبي السريع، يصل إلى 12000 قطعة في الساعة.

◆ رأس إمدادات الهواء من نوع تشوانليوو، مع أربع مجموعات من فوهات الأمامية وأربع مجموعات من فوهات الشفط.

◆ تستخدم شركة فايدا بلوك كرتون منخفض الارتفاع، والذي يمكن أن يضيف الورق إلى المنصة، ويمكن تركيب جهاز التراكم المسبق بمساعدة المسار

◆ استخدام مجموعات متعددة من العيون الكهربائية لمعرفة الموقف المتقدم للخط السفلي،وجعل محرك الخدمة على جانبي ورقة الوجه لتدوير بشكل مستقل لتعويض المحاذاة الورقية العليا والسفليةوالذي هو دقيق وسلس.

◆ نظام التحكم الإلكتروني الكامل الوظيفة، باستخدام واجهة الإنسان والآلة وعرض نموذج برنامج PLC، يمكن أن يكتشف تلقائيًا ظروف التشغيل وسجلات العمل.

◆ يمكن أن يعوض النظام التلقائي لتجديد الغراء تلقائيًا عن الغراء المفقود ويتعاون مع إعادة تدوير الغراء.



مقدمة:

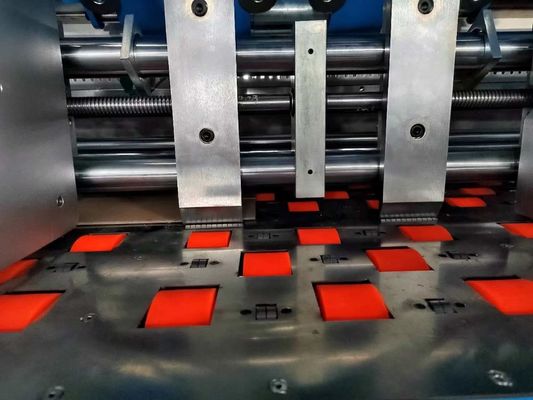

1إطعام الورق السفلي

150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 0
استخدام مستوردة نظام التحكم الكهربائي محرك سيرفو، مع اليابان NITTA امتصاص
الحزام لصنع محول طاقة الشفط ، والحزام الذي يتم تنظيفه بواسطة عجلة الماء ؛ براءة اختراع
التكنولوجيا لضمان الخياطة المموجة والكرتون يخرج بسلاسة وسهولة التشغيل.


2آلية تغذية الأوراق العليا
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 1150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 2
كل من رفع الورق وتغذية فوهة من السرعة العالية التلقائية المخصصة المغذية يمكن ضبطها بحرية ليتم تكييفها مع كل من ورق رقيق وسميك. جنبا إلى جنب مع مضخة بيكر.تأكد من أن ورق التغذية العلوي يعمل بسرعة وسلاسة.


3النظام الكهربائي
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 3
مصممة وفقا لمتطلبات CE الأوروبية، وضمان استقرار الجهاز، وكفاءة عالية وانخفاض الفشل. باستخدام واجهة الإنسان والجهاز ومزيج PLC، وعرض جميع المعلومات،مثل التحذير، الكشف عن الأخطاء، والفشل، وسرعة التشغيل، الخ على الشاشة في لمحة.


4جزء قبل التجميع
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 4
يمكن تعيين نظام التجميع المسبق مع وظيفة محددة مسبقاً على حجم الورق من خلال الشاشة اللمسية وتوجيهها تلقائيًا لتقليل وقت الإعداد بكفاءة.



5. الإرسال
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 5150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 6
يتم اعتماد الحزام المزامنة الأبواب جنبا إلى جنب مع محمل SKF كتحويل الرئيسي لضمان الاستقرار.يمكن تعديل قيمة الدوامة والغراء بسهولة بواسطة مقبض مع مكيف ميكانيكي.

6.نظام تحديد المواقع من اليسار إلى اليمين
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 7



7. نظام وضع و لولب الغراء
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 8

استخدام مجموعات متعددة من أجهزة الاستشعار الضوئية في الموقف النسبي للأوراق السفلية،
تحكم الأوراق العليا على جانبي محرك الخدمة للقيام بعمل تعويض مستقل، بحيث وضع دقيق من ورق العلوي والورق السفلي.
عجلة الفولاذ المقاوم للصدأ، لا تتصدأ أبداً، بعد طحن ضيق،
يضمن الحد الأدنى من الغراء المغطى بالتساوي.
يجب أن يتم تنظيف الدوار السفلي بواسطة الدوار المائي.


8. نظام تشغيل الشاشة اللمسية
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 9

يتبنى التحكم المركزي من الشاشة اللمسية، يدرك الحوار الإنسانية الآلية مع واجهة الإنسانية الآلية عالية الدقة،وتدرك في الوقت الحقيقي المراقبة الديناميكية للعمل والخطأ، مما يجعلها أكثر ملاءمة للتعديل وإصلاح الأخطاء



9. نظام تغذية الحافة الرائدة ((اختياري)
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 10

هذا النظام للخيار، أكثر ملاءمة للحجم الكبير والأوراق السفلية سميكة.


10. إمداد الخدمة بدون عجلة(اختياري)
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 11

هذا النظام للخيار، أكثر ملاءمة للأوراق العليا طويلة الحجم.

11. نظام امتصاص كبير للورق السفلي(اختياري)
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 12150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 13

هذا النظام هو للخيار، إذا كانت منتجاتك مع الورق المقوى، اللوحات المموجة، و 3 أو 5 طبقات. يمكنك اختيار هذا النظام.


12نظام التشحيم الآلي (اختياري)
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 14

تزيين العامل بانتظام لتمديد عمر الخدمة من العامل


13مراقبة الفيديو ((اختياري)
150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 15

هذا الخيار يمكن أن يراقب تشغيل الآلة، لا يحتاج المشغل للمشي حول الآلة بشكل متكرر.

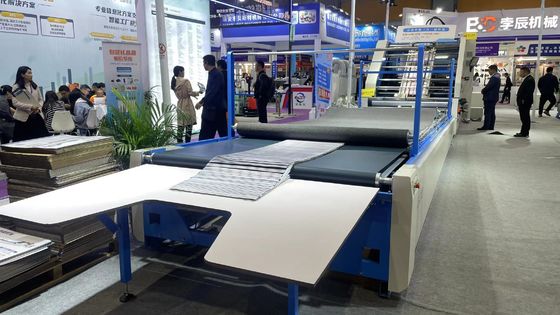

الصورة الآلية



150m/Min سيرفو آلي السرعة العالية 5 طبقة الورق المموج ورقة إلى ورقة للامينات آلة 16
